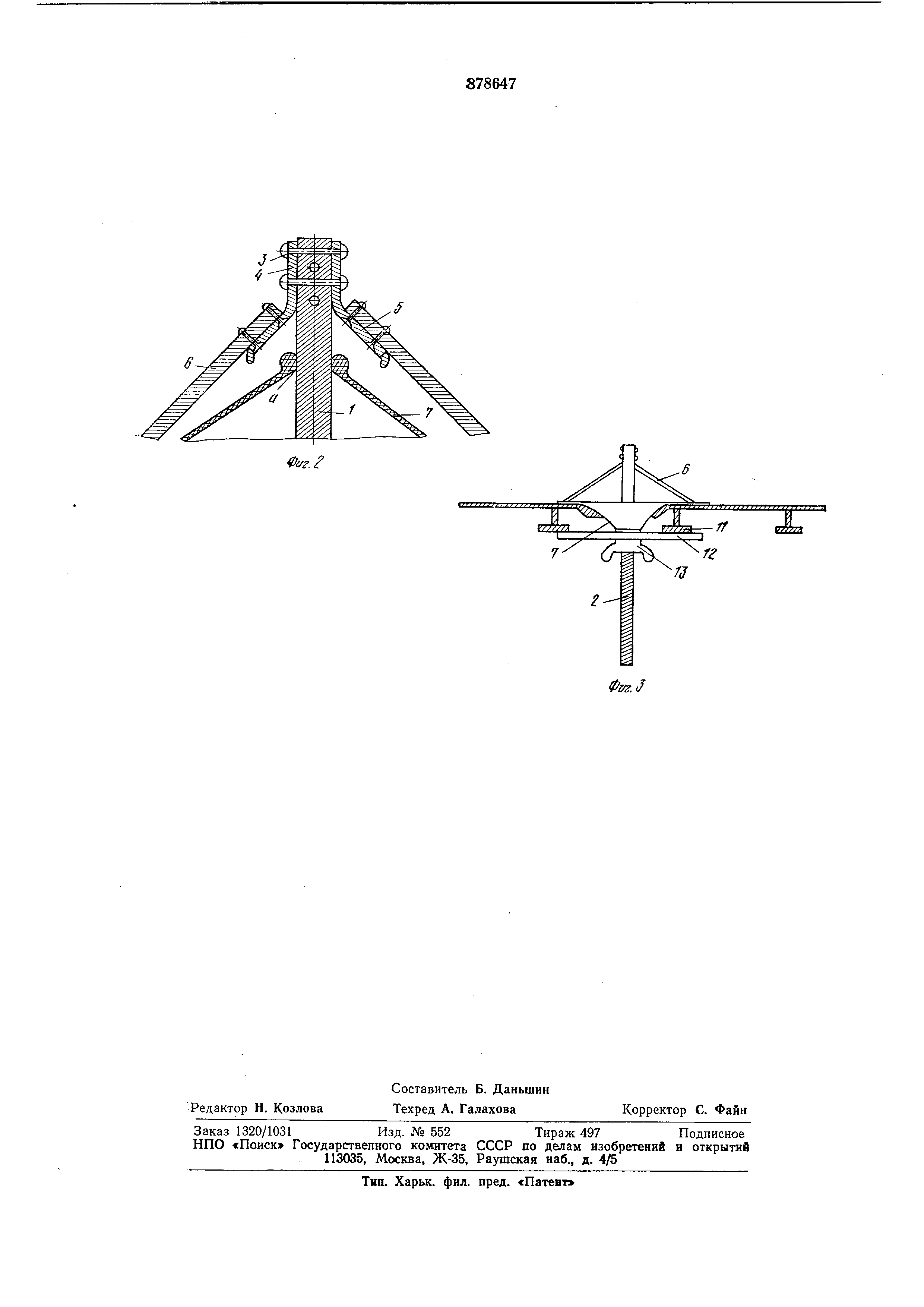

цом проталкивают его в лробоину в сложенном виде, как изображено яа фиг. 1 пувктиром. Затем, .когда большая часть пластыря окажется за борто,м, развязывают канат 8 и окончательно выталкивают устройство за лробоину не менее чем на величиву диаметра пробоины от .плоскости борта, чтобы уст1рем.ляющаяся в пробоину вода не помешала раскрыться пластырю. После чего за стержень 1 р.ез.ким движением даргают его на себя. Периферийные К10НЦЫ ребер 6 с канатом уперлись IB б01рт- пробоина закрыта, а центральная часть пластыря иод давлением воды сползает по стержню 1 в направлении к ;цент ру судиа и занима.ет по-лол евие, изображ авное на фиг. 3; плотно обжав края пробавны 9. После этого на стержне 1 в(ращают гайку 13 до упо.ра 1П1рижи.м-ной планки 12 в шпангоуты 11 или щ другой предмет борта.
OcHOiBHbiM преимуществом пластыря является быстрота остановйи воды, так как в болышиистве случаев исход борьбы за живучесть судиа решает время пракраш,ения интенсивной фильтрации воды.
Формула изобретения
Устройство для заделки пробоин в корпусе судна, содержащее жесткий стержень с прижимной планкой и гайкой на резьбовом конце жесткого стержня и ги-бжий пластырь с периферийным краем, orpa:HH4ehный канатом и надетый на стержень, о т личающееся тем, что, с целью ускорения заделки пробоины и обеспечения удобства (В эксплуатации, оно юнабжено пластинчатыми пружинами с отогнутыми краями и жестки1М.и 1ребра.ми, при этом пластинчатые пруж.ины установлены на свободном к.о.н)це жесткого стержня, а жесткие ребра скреплены внахлест с отогнутыми краями пластинчатых пружин, при этом свободные кои|ЦЫ ребер соединены между собой канатом и связаны с периферийным караем пластыря .
Источник .информации, принятый во внимание при sKonapTniae:
1. Автор.ское свидетельство СССР № 600027, кл. В 63 В 43/16, 1976 г. (прототип ).
