Наушник - RU190133U1

Чертежи

Описание

Техническая область

Полезная модель относится к устройствам для излучения звука, а именно к головным телефонам или наушникам, а также может быть использована в конструкции защитных устройств для ушей.

Предшествующий уровень техники

Известны различные конструкции наушников, снабженных конструктивными элементами для их закрепления на голове пользователя с возможностью выбора и регулировки положения.

Известен шлем, содержащий шапочку из сетчатой ткани, ленту, обрамляющую периметр шапочки, и противошумные наушники, установленные под лентой и содержащие чашку, эластичные уплотнительные валики, пористый звукопоглощающий материал (см. RU 64483 U1).

Известный шлем имеет неразъемное крепление с противошумными наушниками, что исключает использование наушников отдельно от шлема, например, совместно с жестким оголовьем.

Известны наушники, содержащие: два корпуса наушника, оголовье, имеющее сквозное отверстие на каждом дальнем конце; и две защелки, вставляющиеся в сквозные отверстия оболочки корпуса каждого из двух корпусов наушников и сквозные отверстия указанного оголовья, для крепления указанных корпусов наушников к указанному оголовью (см. RU 64422 U1).

Недостатками известного решения являются ограниченные возможности адаптации плоскости наушника к поверхности головы из-за наличия жесткого, посредством защелки, соединения оголовья с наушником, а также невозможность использования наушников с шлемом или мягким оголовьем.

Известна конструкция крепления наушника в составе персональной акустической системы, содержащей: оголовье, содержащее первую монтажную опору; наушник, содержащий вторую монтажную опору которая содержит круговую установочную поверхность; и эластомерную кольцевую прокладку, гибко соединяющую оголовье с наушником, при этом эластомерная кольцевая прокладка расположена между первой монтажной опорой и второй монтажной опорой, при этом эластомерная кольцевая прокладка содержит внутреннюю установочную поверхность которая расположена вокруг круговой установочной поверхности для соединения эластомерной кольцевой прокладки с наушником (см. RU 2657691 С1).

Недостатком известного решения является сложность конструкции, а также невозможность универсального использования в условиях, исключающих наличие оголовья, например, совместно с каской, шлемом или иным головным убором.

Наиболее распространенным и наиболее близким решением - прототипом являются наушник, содержащий раковину, снабженную с боковых сторон цилиндрическими выступами для соединения с жестким оголовьем, реализованное, например, как это охарактеризовано, например, в решении по RU 160395 U1.

Недостатком известного решения является невозможность его использования с другими типами держателей помимо жесткого оголовья, что исключает возможность его использования, с мягким оголовьем под головным убором, например, с каской или шлемом, имеющего конструкцию, не предусматривающую соответствующих креплений, либо с иным головным убором.

Указанный недостаток ограничивает область применения известного решения.

Краткое изложение изобретения

Указанный результат достигается тем, что в наушнике, содержащем раковину, снабженную с боковых сторон цилиндрическими выступами для соединения с жестким оголовьем, указанная раковина снабжена расположенными вдоль края проушинами для соединения с мягким оголовьем.

Кроме того: - ширина проушины соответствует ширине пристяжной ленты мягкого оголовья,

- цилиндрические выступы установлены на передней и задней боковых сторонах раковины,

- проушины установлены на верхней и задней боковых сторонах раковины.

Техническая задача

Техническим результатом является расширение области применения за счет обеспечения возможности использования наушников как с жестким пружинным оголовьем, так и с мягким оголовьем.

Положительные эффекты от изобретения

Наушник имеет более широкую область применения так как может быть использован не только с жестким оголовьем, но также может быть закреплен на мягком оголовье, например, для использования с каской, конструкция которой не предусматривает специальных креплений для наушника или с иным, облегающим голову головным убором.

Краткое описание чертежей

Наушник поясняется с помощью чертежей, на которых показана конструкция наушника в различных видах.

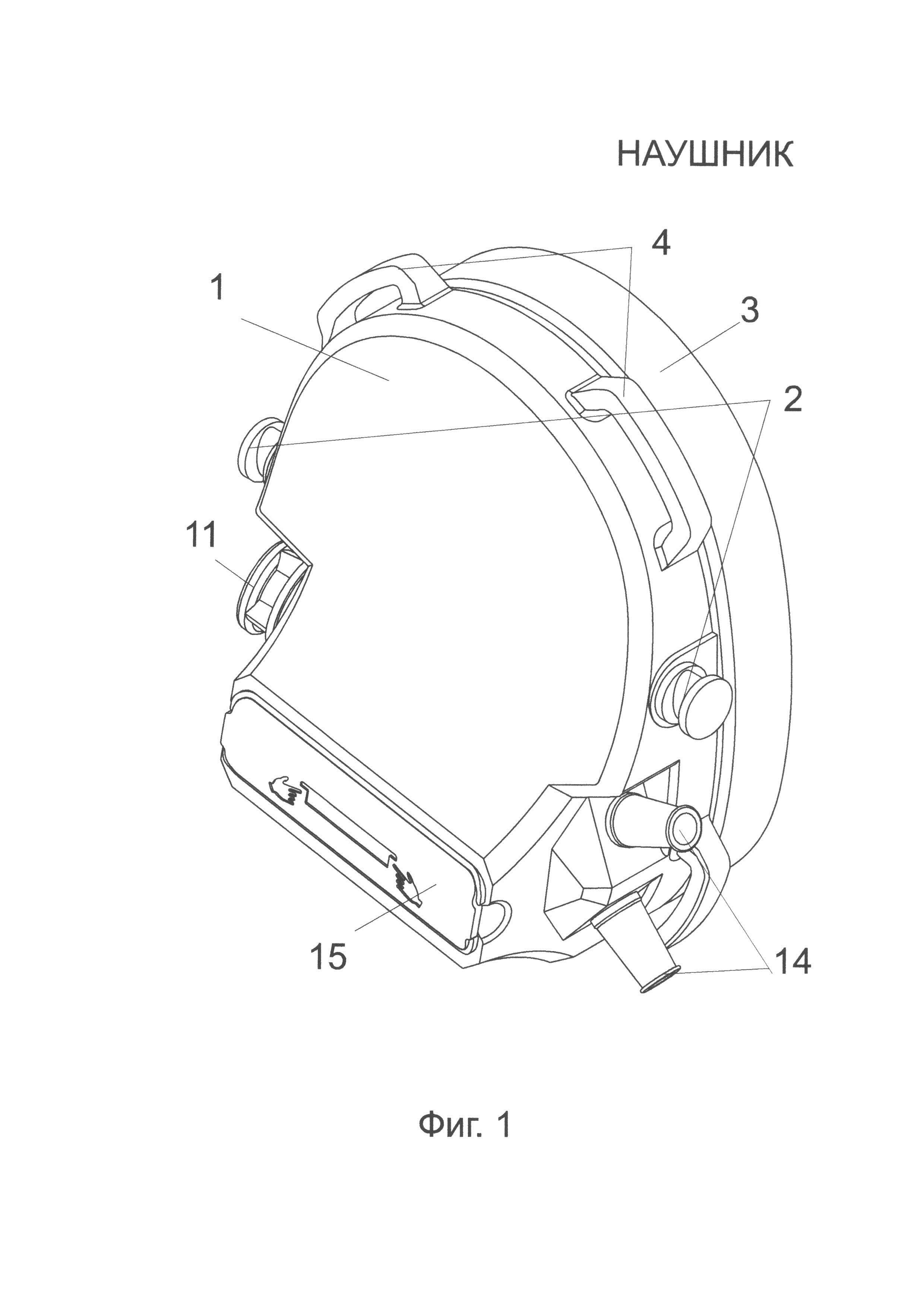

Фигура 1 - наушник левый, общий вид.

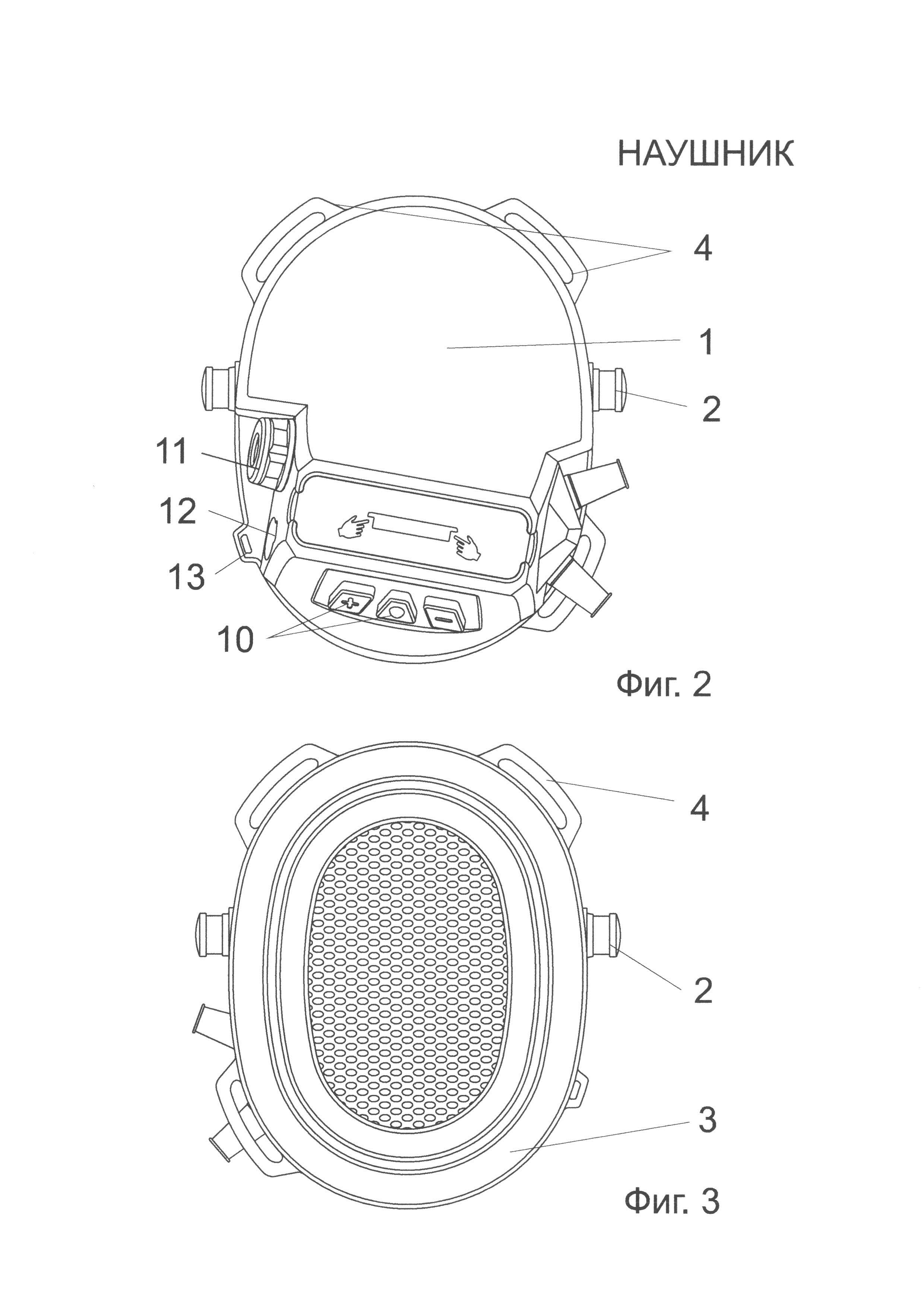

Фигура 2 - наушник левый вид снаружи.

Фигура 3 - наушник левый вид изнутри.

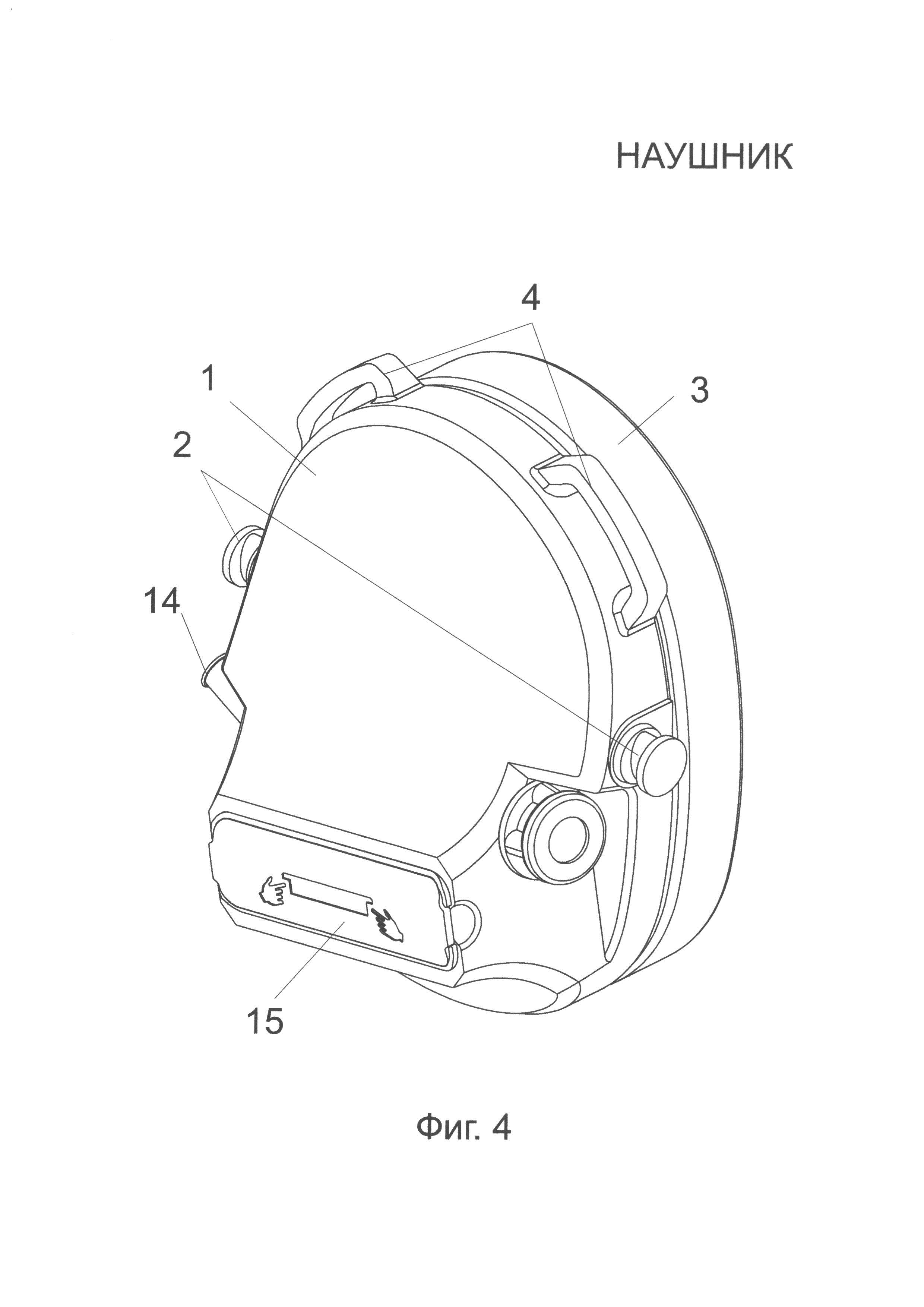

Фигура 4 - наушник правый общий вид.

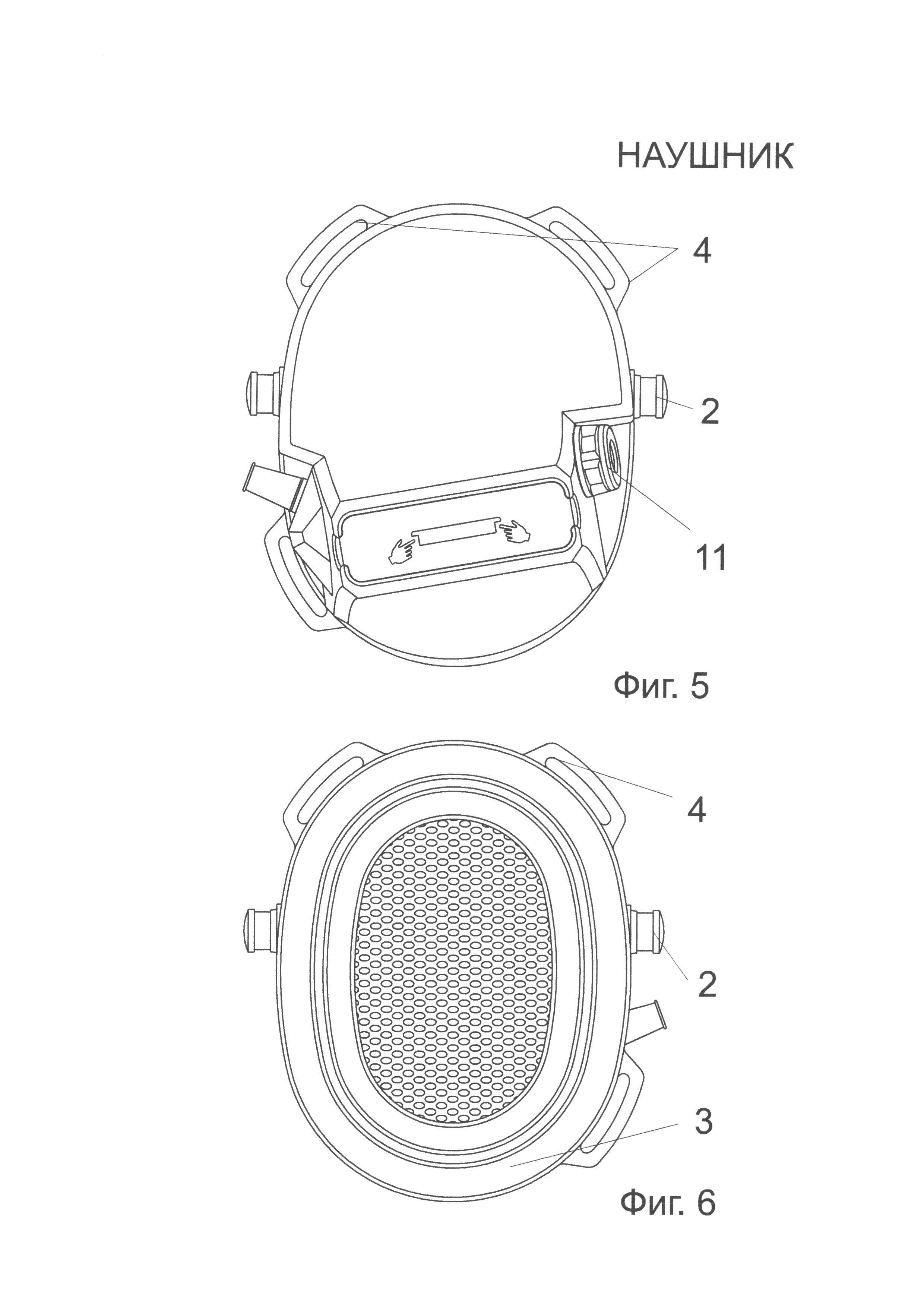

Фигура 5 - наушник правый вид снаружи.

Фигура 6 - наушник правый виз изнутри.

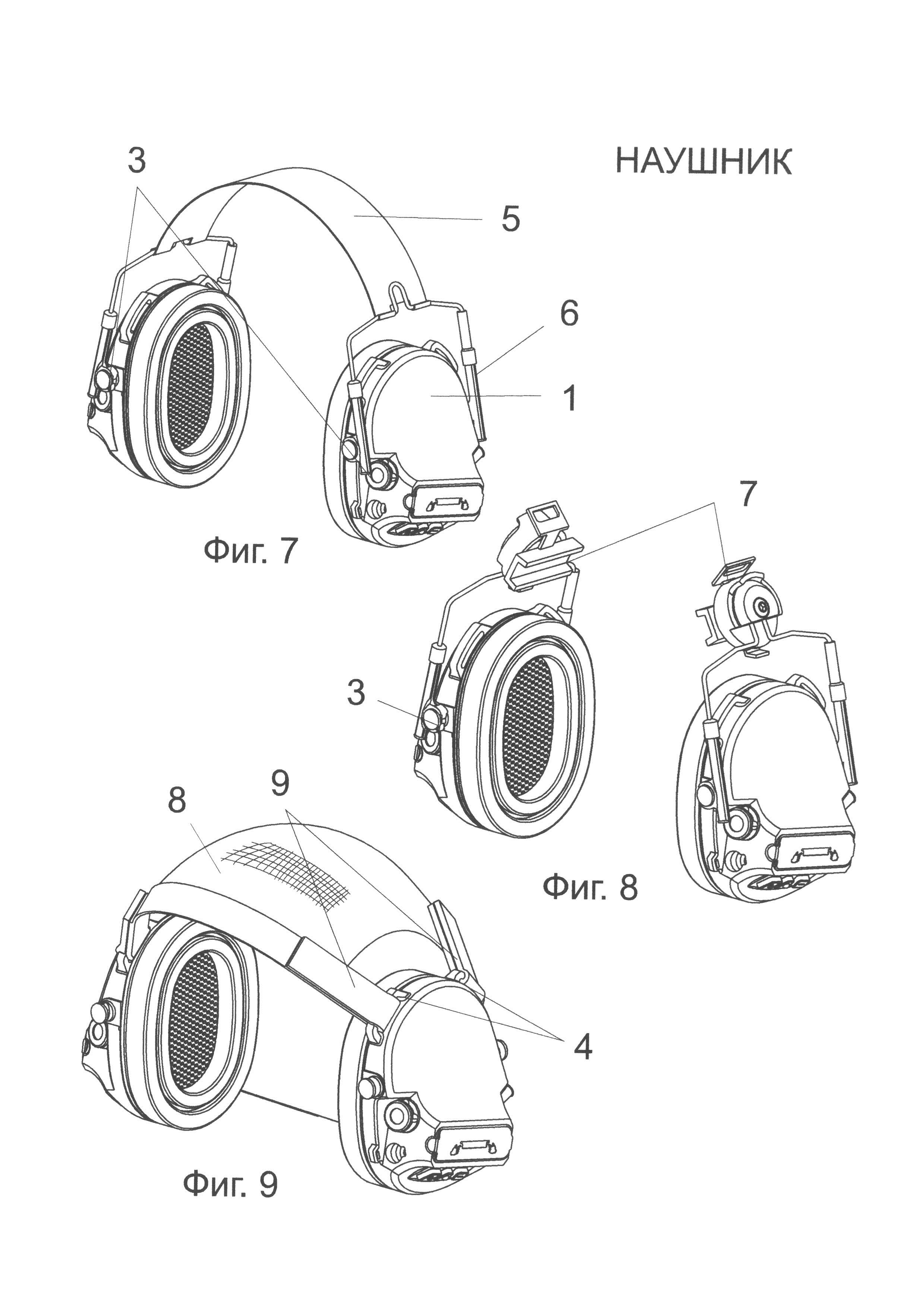

Фигура 7 - пример установленных на жестком пружинном оголовье левого и правого наушников.

Фигура 8 - пример исполнения левого и правого наушников, выполненных с узлами установки на рельсовое крепление каски.

Фигура 9 - пример закрепленных на мягком оголовье левого и правого наушников.

Характеризуемое с помощью чертежей воплощение не ограничивает модификаций наушника и приводится лишь в качестве примера. Специалистами в данной области техники могут быть предложены другие воплощения настоящего устройства и их модификации, соответствующие формуле полезной модели.

На чертежах сделаны следующие обозначения: 1 - раковина, 2 - амбушюр, 3 - цилиндрический выступ для крепления наушника на жестком пружинном оголовье, 4 - проушины для крепления мягкого оголовья, 5 - жесткое пружинное оголовье, 6 - стержень держателя крепления жесткого оголовья, 7 - узел крепления на рельсы каски, 8 - мягкое оголовье, 9 - ленты крепления мягкого оголовья, 10 - кнопки органов управления, 11 - место для встроенного микрофона, 12 - разъем для подключения выносного микрофона, 13 - проушина для крепления заглушки разъема, 14 - трубчатый вывод соединительных проводов, 15 - крышка батарейного отсека.

Описание вариантов осуществления

Для левого и правого уха предназначен левый и правый наушник соответственно. Левый наушник Фиг. 1), также, как и правый (Фиг. 3), содержит выполненную из пластика раковину, снабженную с боковых сторон цилиндрическими выступами для соединения с жестким оголовьем. По краю раковины имеются также, по меньшей мере, две проушины для крепления с помощью ленты на мягкое оголовье. При этом, ширина проушины соответствует ширине крепежной ленты мягкого оголовья. На внутренней стороне наушника установлен амбушюр, выполненный из эластичного материала.

Внешний вид наушника характеризуется наличием раковины или чашки с овальным профилем и выпуклой внешней стороной с горизонтально ориентированным выступом отсека питания в нижней части внешней стороны раковины, где также расположены кнопки органов управления. На передней боковой стороне раковины, в углублении, расположен разъем для подключения микрофона, также на передней и задней боковых сторонах имеются цилиндрические выступы для крепления к жесткому оголовью. На верхней и задней боковых сторонах раковины имеются проушины для крепления к мягкому оголовью.

Форма наушника представляет собой фигуру сложной объемной формы, характеризуемой наличием жесткой выпуклой раковины, на внешней стороне, и мягкого амбушюра на внутренней стороне. Левый и правый наушники выполнены зеркально симметричными по форме, за исключением отсутствия на правом наушнике проушины для крепления заглушки, кнопок органов управления и одного из двух трубчатых выводов кабеля. Композиционное решение наушника обладает в достаточной мере художественно-информационной выразительностью, создавая понятный образ и информируя о конкретном его назначении.

Наушник используется следующим образом.

Как с жестким, так и с мягким оголовьем используется два наушника: левый и правый, крепления которых зеркально симметричны друг другу.

При использовании наушника в составе с жестким пружинным оголовьем в качестве креплений задействуют цилиндрические выступы на боковых стенках раковины. При этом на указанные выступы устанавливают соответствующие цилиндрические держатели, в отверстия с другой стороны которых устанавливают изогнутый стержень, закрепленный непосредственно на пружинном оголовье.

Соединение жесткого оголовья с цилиндрическим выступом может иметь различные конструктивные варианты, общее свойство которых - наличие шарнирного соединения между наушником и оголовьем, позволяющее адаптировать плоскость амбушюра к поверхности головы пользователя.

Наушник, установленный таким образом позволяет регулировать высоту установки на стержне держателя, а также благодаря шарнирному соединению, частью которого является цилиндрический выступ, наушник имеет возможность изменять угол плоскости амбушюра для обеспечения плотного прилегания к голове или ушной раковине пользователя.

При необходимости использования наушника совместно с каской или шлемом, снабженной соответствующими креплениями в виде полозьев или «рельс», также задействуются цилиндрические выступы раковины, на которые одеваются крепления, образуя шарнирное соединение наушника с каской.

Собранное крепление устанавливают на соответствующие выступы каски с ее внешней боковой стороны и закрепляют в удобном для пользователя положении.

Наушник, установленный как на жестком оголовье, так и установленный на каске имеет возможность адаптивно изменять положение относительно поверхности головы, с тем, чтобы наушник плотно прилегал и накрывал ухо пользователя.

Для использования наушника с каской, не имеющей специальных креплений, или с иным головным убором используют мягкое, выполнение, например, из сетчатой ткани оголовье, имеющее пристяжные ленты в виде лямок, в месте крепления наушника. Указанные лямки продевают в соответствующие проушины наушника и закрепляют путем взаимного соединения частей лент, снабженных на концах замком-липучкой. Регулировка положения наушника осуществляется перемещением его на пристяжной ленте.

Левый и правый наушники в составе мягкого оголовья, благодаря плотному обхвату головы, надежно удерживаются вместе с тканевым оголовьем под каской или иным головным убором.

Количество проушин соответствует количеству пристяжных лямок. В примере, показанном на Фиг. 5 корпус наушника имеет три проушины, две из которых обеспечивают удержание наушника в вертикальной плоскости и выполнены на краю верхней боковой стороны раковины, и одну проушину в нижней задней части боковой стороны, обеспечивая удержание в горизонтальной плоскости.

Места выполнения проушин на краю раковины максимально разнесены между собой, обеспечивая возможность адаптивной ориентации наушника в зависимости от анатомических особенностей головы пользователя и, тем самым плотное, без зазоров прижатие наушника к уху

Управление работой наушника осуществляют путем воздействия на кнопки управления, расположенные на нижней боковой стороне раковины левого наушника. Такое расположение органов управления обеспечивает удобство использования наушника, закрепленного на голове под каской или иным головным убором, так как доступ к кнопкам остается свободным без необходимости снятия каски.

Выступающая часть батарейного отсека снабжена крышкой, которая, благодаря указанному выступу позволяет находить крышку батарейного отсека и менять батарею одной рукой, также без необходимости снятия каски и наушника с оголовьем.

Благодаря наличию на корпусе наушника цилиндрических выступов совместно с проушинами наушник обладает универсальностью, обеспечивающей возможность его использования как с жесткими креплениями, удобными в обстановке стационарного рабочего места, так и с мягкими креплениями - мягкими оголовьями, применение которого возможно с головным убором, например, с каской, при выполнении работ в опасных или сложных условиях. Наличие такой универсальности обеспечивает расширение области применения наушника.

При использовании наушника лишь в качестве пассивной противошумной защиты наушник может не предусматривать наличие звукоизлучающего элемента и соответствующих электрических соединений с внешними приборами.

Встроенный в корпус раковины наушника звуковой излучатель - динамик позволяет реализовать функцию активного шумового подавления и/или обеспечить аппаратную связь пользователя с удаленным пунктом связи.

Наушник может быть использован со встроенным микрофоном, обеспечивающим восприятие сообщений пользователя в целях дальнейшей обработки. Встроенный микрофон с соответствующей зашитой оболочкой может быть установлен на передней боковой стенке раковины.

Кроме того, в разъем для внешнего микрофона может быть установлен выносной микрофон. В отсутствии выносного микрофона разъем закрывается специальной заглушкой, удерживаемой посредством гибкого соединения на проушине для крепления заглушки разъема.

Трубчатые выводы соединительных проводов используются для вывода проводов из корпуса наушника. При этом левый наушник имеет два таких вывода: один для соединения с внешним оборудованием и второй для соединения с приборами правого наушника, а правый наушник имеет лишь один трубчатый вывод для вывода провода соединения с левым наушником.

Приведенное выше описание содержит конкретные варианты осуществления технического решения, которые являются лишь иллюстративными, и не ограничивают осуществление решения, которое может быть реализовано иными вариантами.

Промышленная применимость

Конструкция наушников проста, обладает достаточной жесткостью и универсально при использовании с разными типами оголовья. Конструкция наушника может быть выполнена достаточно легкой и удобной в использовании, обеспечивает удобство регулировки и фиксации в положении, определенном пользователем.

Наушник может быть выполнен с использованием стандартных материалов и компонентов, а его изготовление может быть осуществлено в условиях массового производства с использованием стандартного оборудования.

Реферат

Полезная модель относится к устройствам для защиты от воздействия шума и может быть использована для защиты органов слуха человека. Наушник содержит раковину, снабженную с боковых сторон цилиндрическими выступами для соединения с жестким оголовьем, при этом указанная раковина снабжена расположенными вдоль края проушинами для соединения с мягким оголовьем, при этом проушины установлены на верхней и задней боковых сторонах раковины. Технический результат заключается в расширении области применения за счет обеспечения возможности использования наушников как с жестким пружинным оголовьем, так и с мягким оголовьем. 2 з.п. ф-лы, 9 ил.
