Обратимый электроакустический преобразователь - SU479267A1

Чертежи

Описание

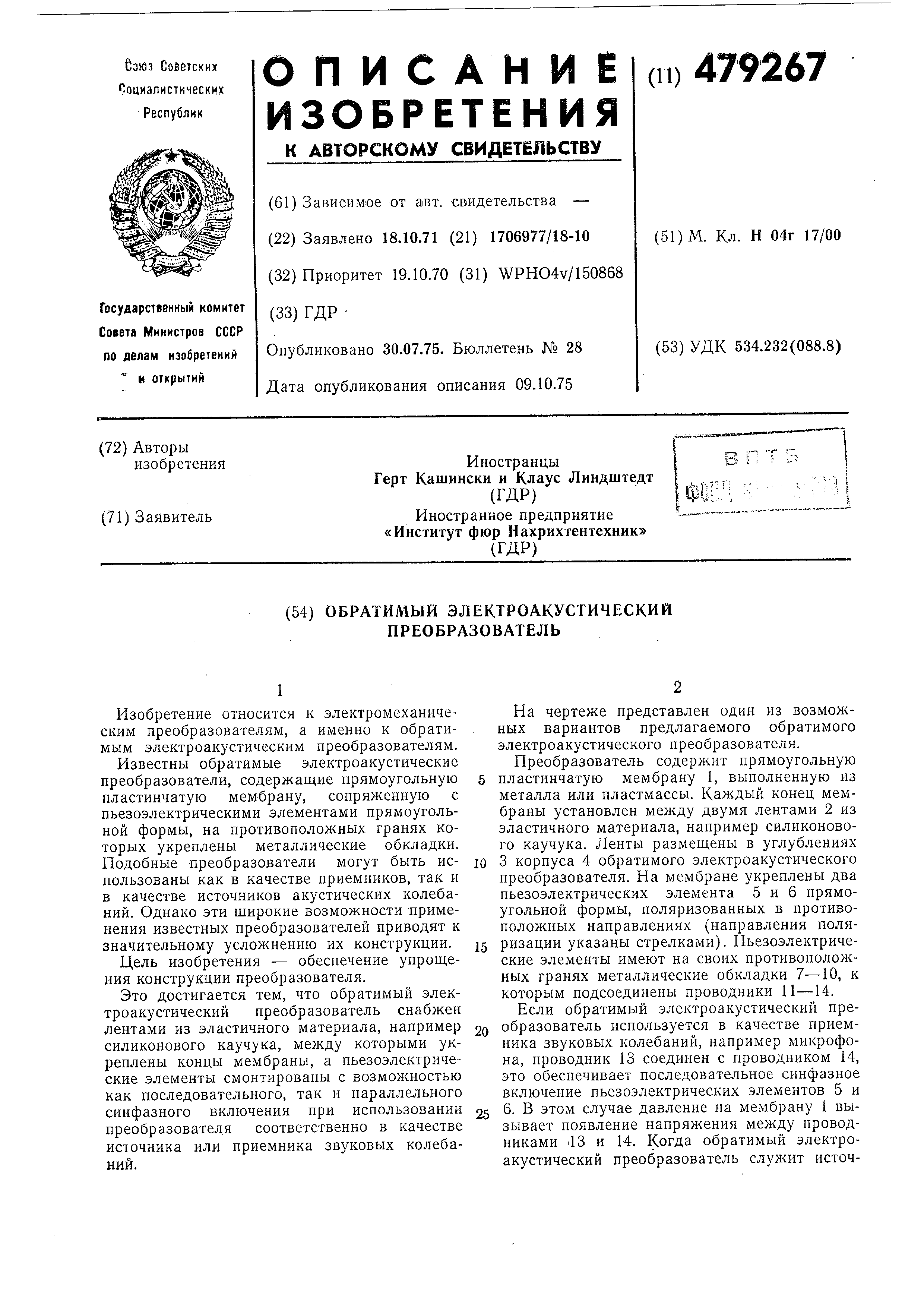

1

Изобретение относится к электромеханическим преобразователям, а именно к обратимым электроакустическим преобразователям.

Известны обратимые электроакустические преобразователи, содержащие прямоугольную пластинчатую мембрану, сопряженную с пьезоэлектрическими элементами прямоугольной формы, на противоположных гранях которых укреплены металлические обкладки. Подобные преобразователи могут быть использованы как в качестве приемников, так и в качестве источников акустических колебаний . Однако эти широкие возможности применения известных преобразователей приводят к значительному усложнению их конструкции.

Цель изобретения - обеспечение упрощения конструкции преобразователя.

Это достигается тем, что обратимый электроакустический преобразователь снабжен лентами из эластичного материала, например силиконового каучука, между которыми укреплены концы мембраны, а пьезоэлектрические элементы смонтированы с возмолсностью как последовательного, так и параллельного синфазного включения при использовании преобразователя соответственно в качестве источника или приемника звуковых колебаний .

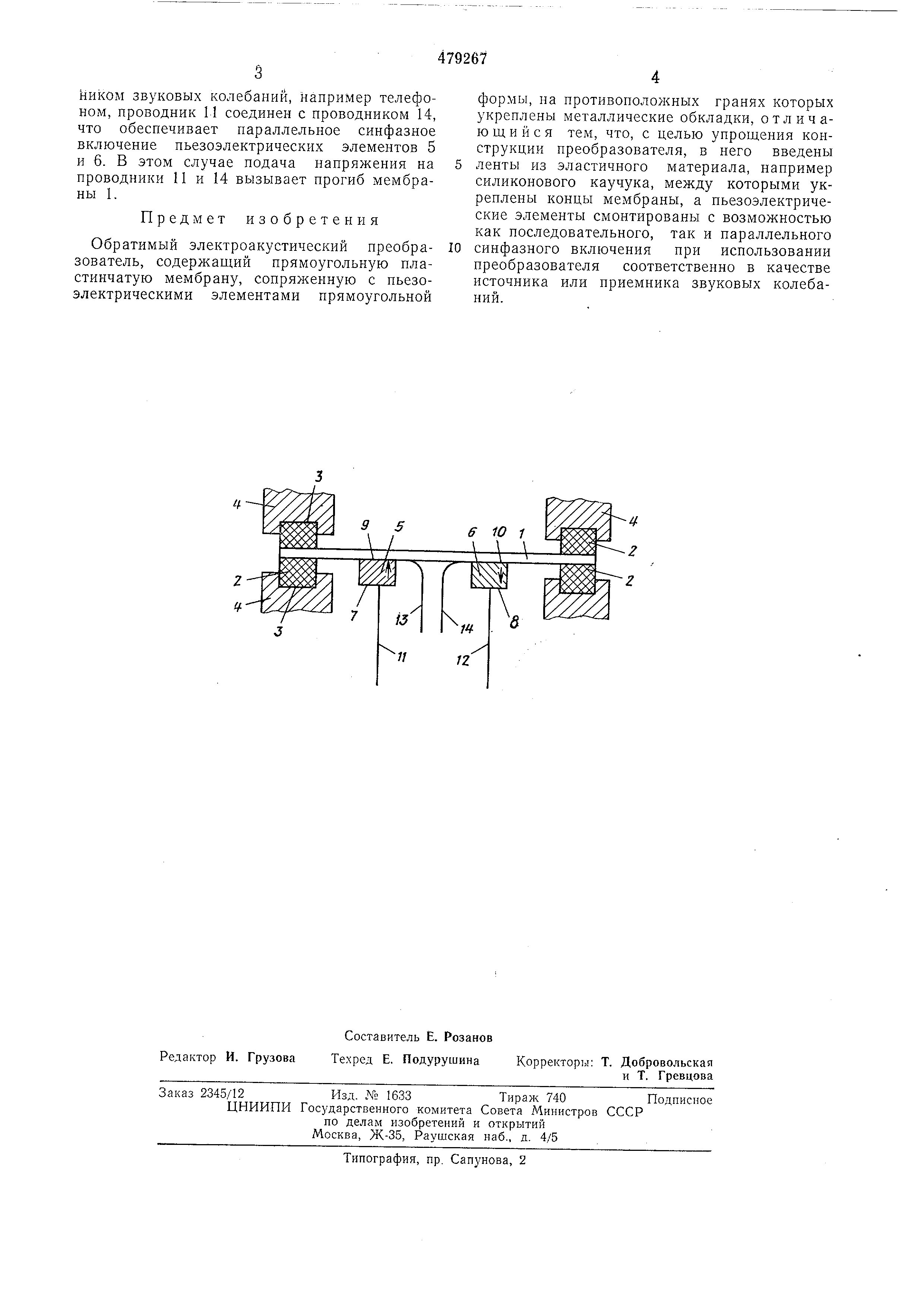

На чертеже представлен один из возможных вариантов предлагаемого обратимого электроакустического преобразователя. Преобразователь содержит прямоугольную

пластинчатую мембрану 1, выполненную из металла или пластмассы. конец мембраны установлен между двумя лентами 2 из эластичного материала, например силиконового каучука. Ленты размещены в углублениях

3 корпуса 4 обратимого электроакустического преобразователя. На мембране укреплены два пьезоэлектрических элемента 5 и 6 прямоугольной формы, поляризованных в противоположных направлениях (направления поляризации указаны стрелками). Пьезоэлектрические элементы имеют на своих противоположных гранях металлические обкладки 7-10, к которым подсоединены проводники 11-14. Если обратимый электроакустический преобразователь используется в качестве приемника звуковых колебаний, например микрофона , проводник 13 соединен с проводником 14, это обеспечивает последовательное синфазное включение пьезоэлектрических элементов 5 и

6. В этом случае давление на мембрану 1 вызывает появление напряжения между проводниками il3 и 14. Когда обратимый электроакустический преобразователь служит источНиком звуковых колебаний, например телефоном , проводник 11 соединен с проводником 14, что обеспечивает параллельное синфазное включение пьезоэлектрических элементов 5 и 6. В этом случае подача напряжения на проводники 11 и 14 вызывает прогиб мембраны 1. Предмет изобретения Обратимый электроакустический преобразователь , содержащий прямоугольную пластинчатую мембрану, сопряженную с пьезоэлектрическими элементами прямоугольной формы, на противоположных гранях которых укреплены металлические обкладки, отличающийся тем, что, с целью упрощения конструкции преобразователя, в него введены ленты из эластичного материала, например силиконового каучука, между которыми укреплены концы мембраны, а пьезоэлектрические элементы смонтированы с возможностью как последовательного, так и параллельного синфазного включения при использовании преобразователя соответственно в качестве источника или приемника звуковых колебаний .
