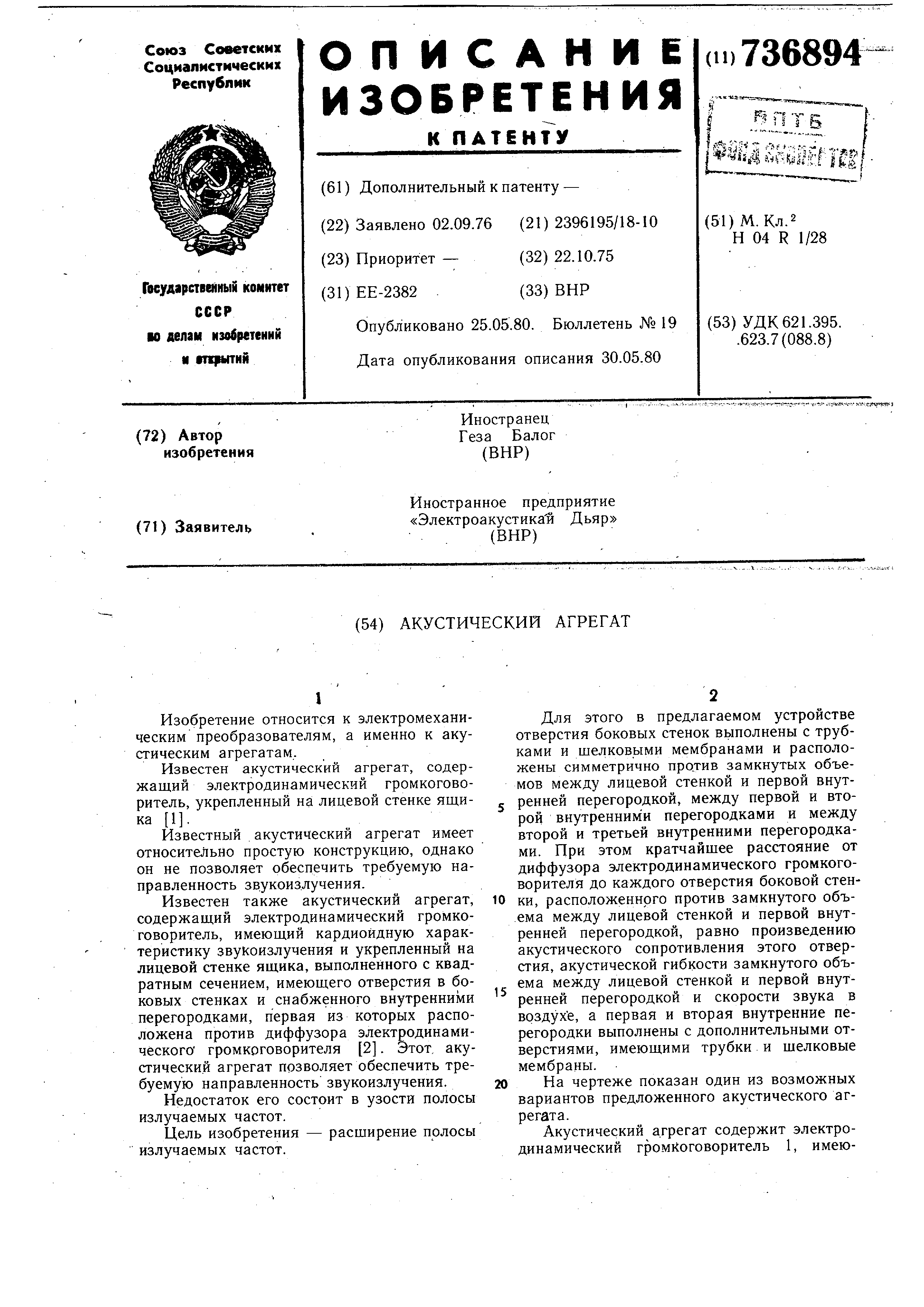

Акустический агрегат - SU736894A3

1

Изобретение относится к электромеханическим преобразователям, а именно к акустическим агрегатам.

Известен акустический агрегат, содержащий электродинамический громкоговоритель , укрепленный на лицевой стенке ящика 1.

Известный акустический агрегат имеет относительно простую конструкцию, однако он не позволяет обеспечить требуемую направленность звукоизлучения.

Известен также акустический агрегат, содержащий электродинамический громкоговоритель , имеющий кардиойдную характеристику звукоизлучения и укрепленный на лицевой стенке ящика, выполненного с квадратным сечением, имеющего отверстия в боковых стенках и снабженного внутренними перегородками, первая из которых расположена против диффузора электродинамического громкоговорителя 2. Этот, акустический агрегат позволяет обеспечить требуемую направленность звукоизлучения.

Недостаток его состоит в узости полосы излучаемых частот.

Цель изобретения - расширение полосы излучаемых частот.

Для этого в предлагаемом устройстве отверстия боковых стенок вьшолнены с трубками и шелковыми мембранами и расположены симметрично против замкнутых объемов между лицевой стенкой и первой внутренней перегородкой, между первой и второй внутренними перегородками и между второй и третьей внутренними перегородками . При этом кратчайшее расстояние от диффузора электродинамического громкоговорителя до каждого отверстия боковой стенки, расположенного против замкнутого объема между лицевой стенкой и первой внутренней перегородкой, равно произведению акустического сопротивления этого отверстия , акустической гибкости замкнутого объема между лицевой стенкой и первой внутренней перегородкой и скорости звука в воздухе, а первая и вторая внутренние перегородки выполнены с дополнительными отверстиями , имеющими трубки и щелковые мембраны.

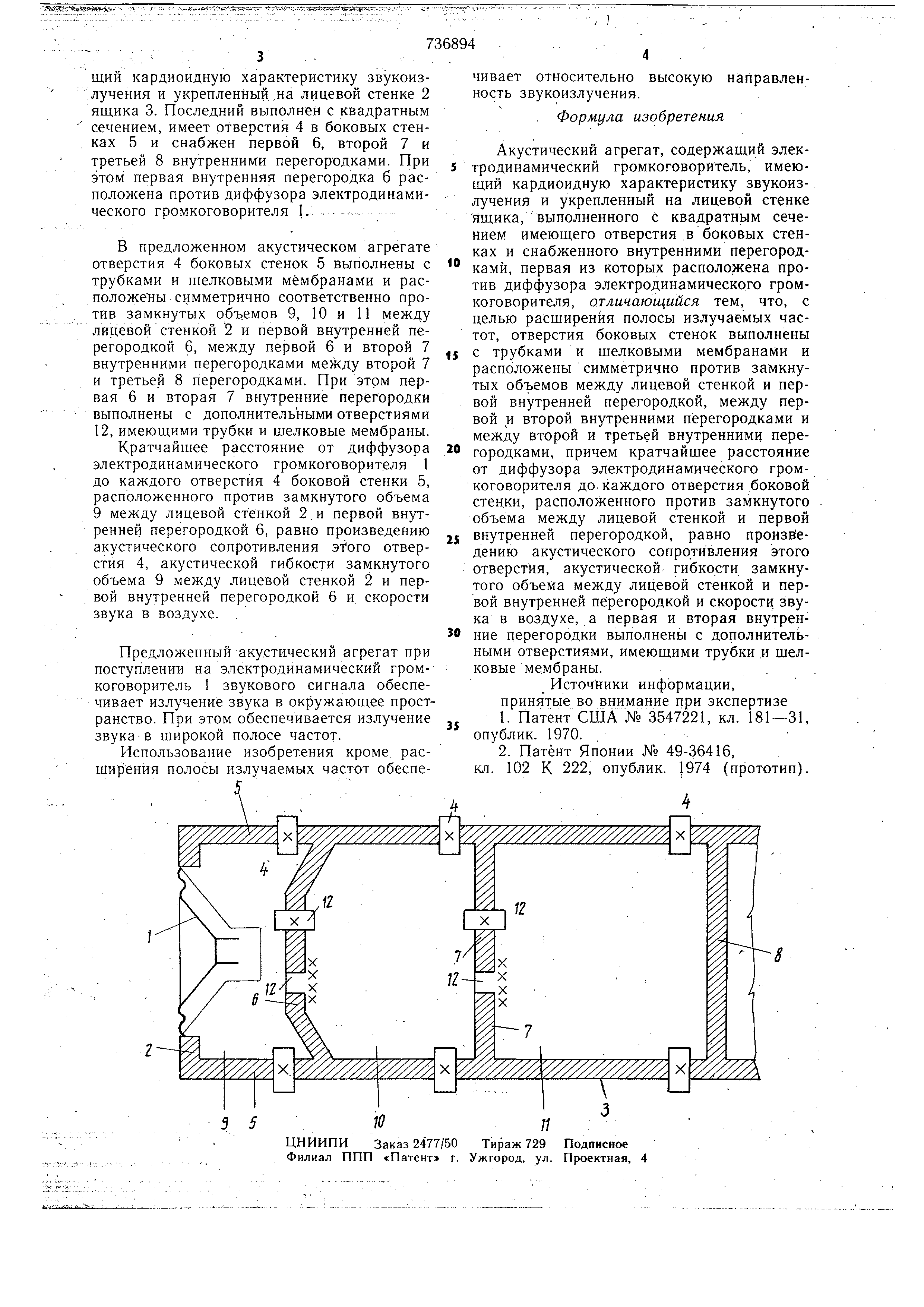

20 На чертеже показан один из возможных вариантов предложенного акустического агрегата .

Акустический агрегат содержит электродинамический громкоговоритель 1, имею
