АКУСТИЧЕСКИЙ АГРЕГАТ

1

РТзобретение относится к электроакустическим преобразователям, а именно к акустическИМ агрегатам.

Известны акустические агрегаты, содержащие громкоговорители, каждый из которых выполнен с магнитом, укрепленным на держателе диффузора, металлический кожух с отверстиями , круглый направляющий стержень, скобы, резиновые втулки и звукогасящую оболочку из губчатого материала.

Цель изобретения - упрощение изменения характеристики ианравленности.

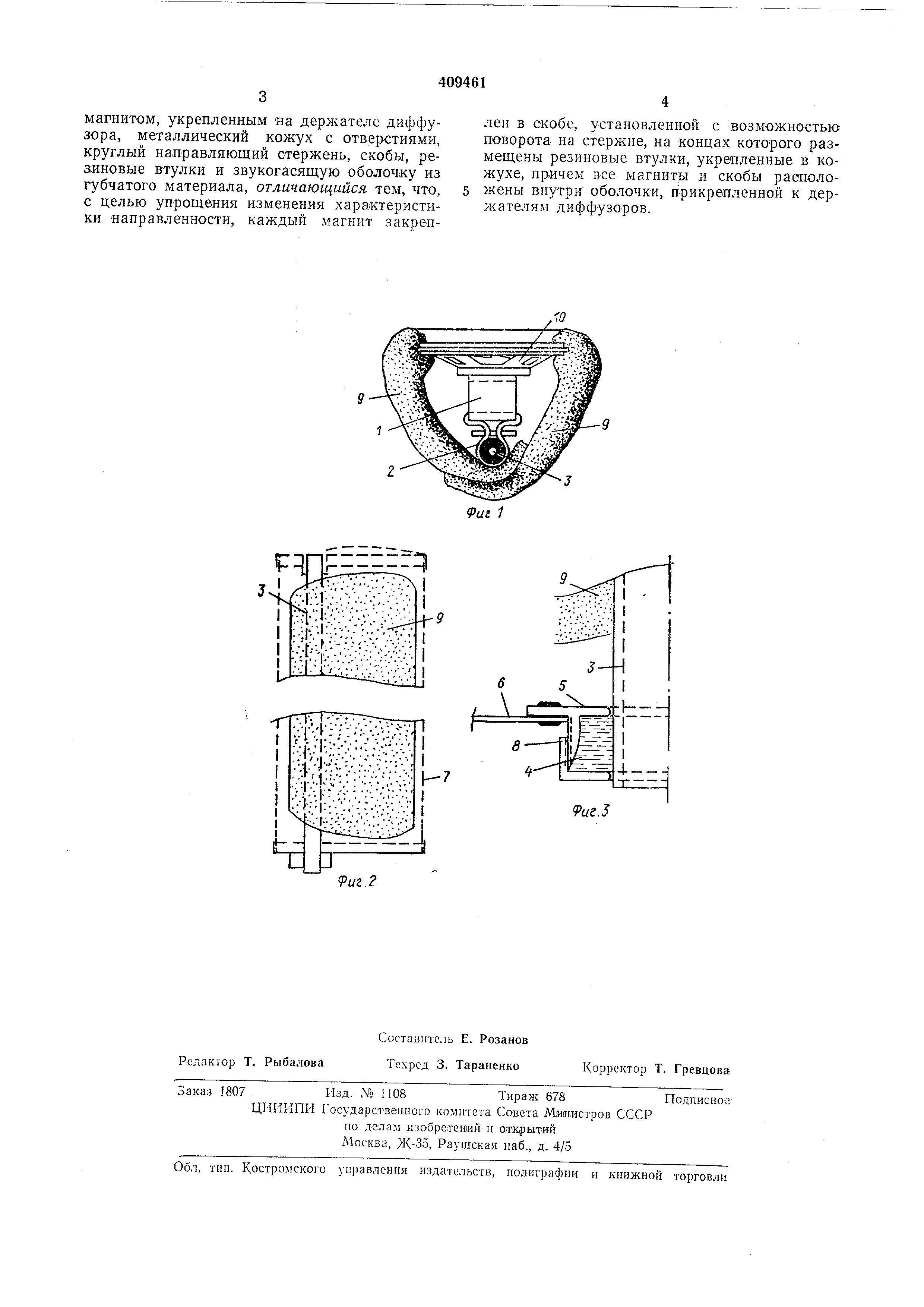

Для этого в предложенном акустическом агрегате каждый магнит укреплен в скобе, установленной с воз можностью поворота на стержне. На концах стержня размещены резиновые втулки, укрепленные в кожухе. Все магниты л скобы расположены внутри оболочки , прикрепленной к держателям диффузоровНа фиг. 1 показайю расположение громкоговорителя , скобы и стержня внутри оболочки; на фнг. 2 - расположение стержня в кожухе; на фиг. 3 - крепление резиновой втулки на кожухе.

Акустический агрегат содержит не менее двух громкоговорителей. Постоянный магнит 1 каждого громкоговорителя закреплен в раздвижной скобе 2, установленной с возможностью поворота на круглом направляющем

стерлше 5. Стержень может быть выполнен сплошным, трубчатым, изогнутым или прямым в зависимости от заданного ра-оположения громкоговорителей.

На концах стержня размещены резиновые втулки 4, установленные в чашеобразном держателе 5, укрепленном на стенке 6 металлического кожуха 7, выполненного с отверстиями . резиновая втулка между

дном держателя и навинченной на него крыщкой 8. Держатель и крыщка имеют отверстия в которых размещены концы стержня. Благодаря тому, что диаметр отверстий в держателе и крыщке больще диаметра стержня, последний сопряжен с только через резиновые втулки. Постоянные магниты, скобы и часть стержня расположены внутри звукогасящей оболочки 9 из губчатого материала. Оболочка закреплена на дерл ателях 10 диффузоров громкоговорителей таким образом, что открытыми остаются только диффузоры громкоговорителей и концы стержня.

Конструкция предлагаемого акустического агрегата в значительной степени упрощает

процесс изменения его характеристики направленности .

Предмет изобретения

Акустический агрегат, содержащий гром-кого юрители , каждый из которых выполнен с

магнитом, укрепленным яа дерлсателе диффузора , металлический кожух с отверстиями, круглый направляющий стержень, скобы, резиновые втулки и звукогасящую оболочку из губчатого материала, отличающийся тем, что, с целью упрощения изменения характеристики направленности, каждый магнит закреплен в скобе, установленной с возможностью поворота на стержне, на концах которого размещены резиновые втулки, укрепленные в кожухе , причем все магниты и скобы расположены внутри оболочки, прикрепленной к держателям диффузоров.
