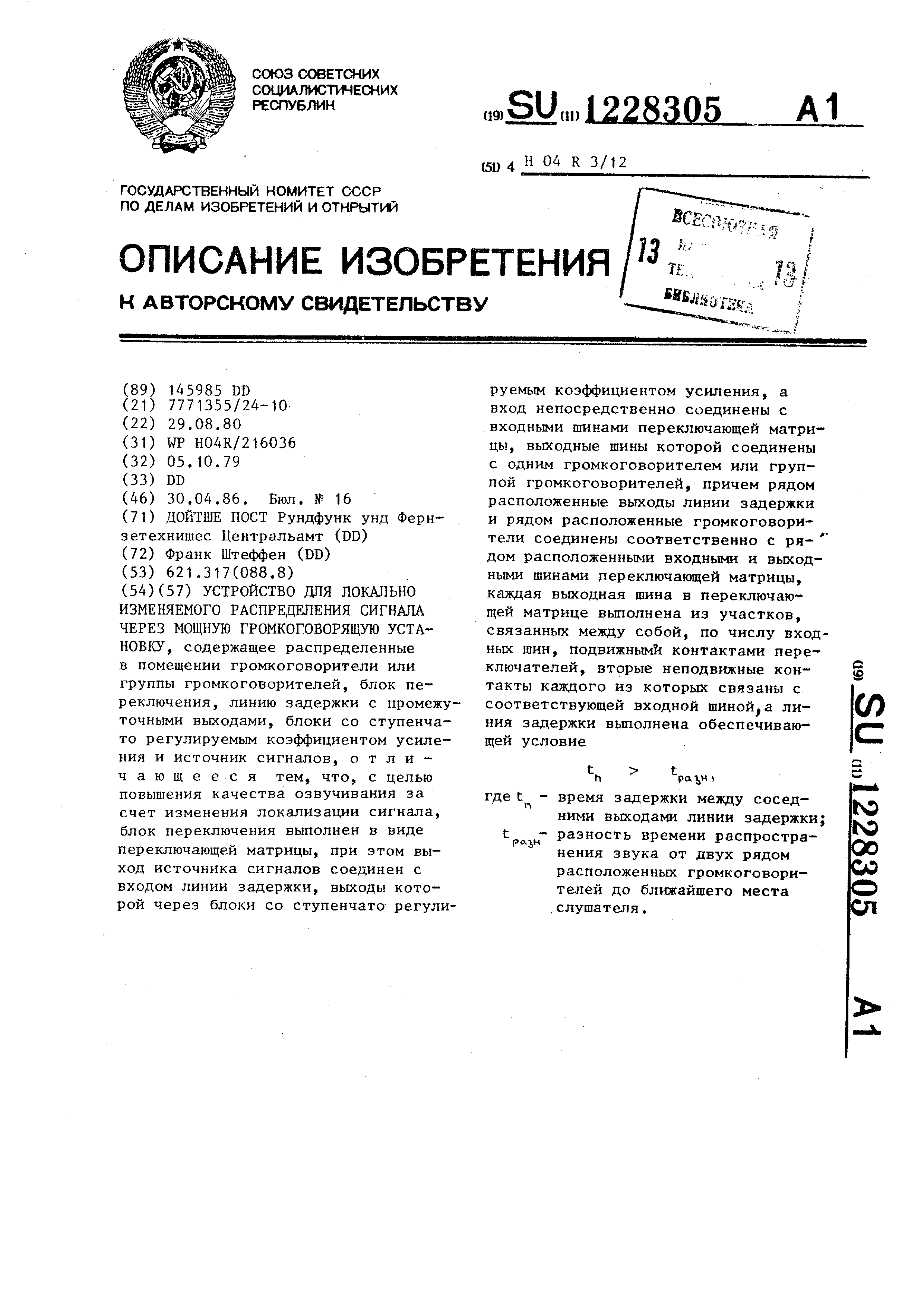

Устройство для локально изменяемого распределения сигнала через мощную громкоговорящую установку - SU1228305A1

Чертежи

Описание

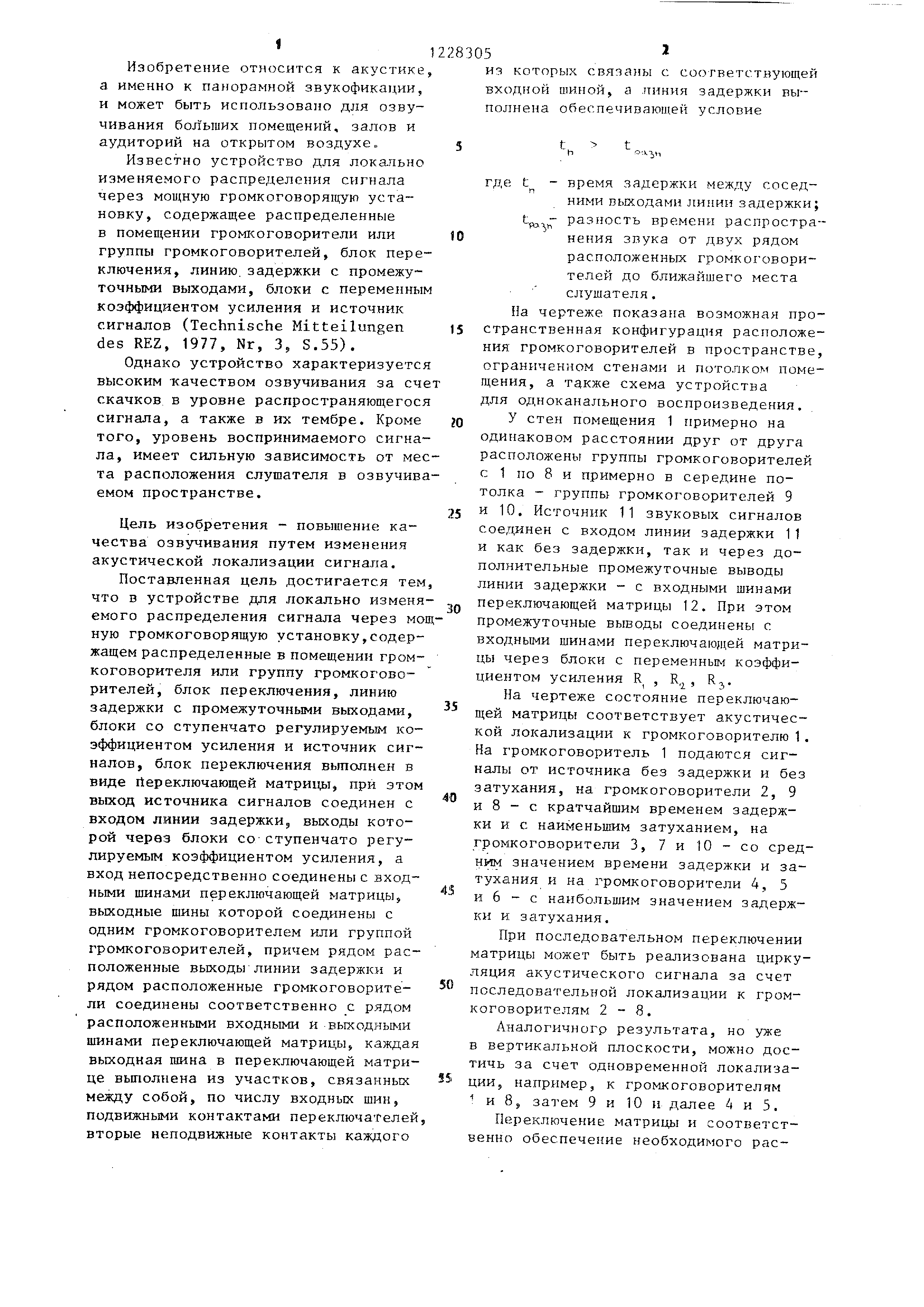

Изобретение относится к акустике, а именно к панорамной звукофикации, и может быть использовано для озвучивания больших помещений, залов и аудиторий на открытом воздухе,.

Известно устройство для локально изменяемого распределения сигнала через мощную громкоговорящую установку , содержащее распределенные в помещении громг-соговорители или группы громкоговорителей, блок переключения , линию, задержки с промежуточными выходами, блоки с переменным коэффициентом усиления и источник сигналов (Technische Mitteilungen des REZ, 1977, Nr, 3, S,55).

Однако устройство характеризуется высоким -качеством озвучивания за сче скачков в уровне распространяюп егося сигнала, а также в их тембре. Кроме того, уровень воспринимаемого сигнала , имеет сильную зависимость от места расположения слушателя в озвучиваемом пространстве.

Цель изобретения - повышение качества озвучивания путем изменения акустической локализации сигнала.

Поставленная цель достигается тем что в устройстве для локально изменяемого распределения сигнала через моную громкоговорящую установку,содержащем распределенные в помещении громкоговорителя или группу громкоговорителей , блок переключения, линию задержки с промежуточными выходами, блоки со ступенчато регулируемым коэффициентом усиления и источник сигналов , блок переключения вьтолнен в виде йераключающей матрицы, при этом ВЬЕХОД источника сигналов соединен с входом линии задержки, выходы которой через блоки со ступенчато регулируемым коэффициентом усиления, а вход непосредственно соединены с входными шинами переключающей матрицы, выходные шины которой соединены с одним громкоговорителем или группой громкоговорителей, причем рядом расположенные выходы линии задержки и рядом расположенные громкоговорители соединены соответственно с рядом расположенными входными и выходными шинами переключающей матрицы, каждая выходная шина в переключающей матрице выполнена из участков, связанных между собой, по числу входньгх шин, подвижными контактами переключателей вторые неподвижные контакты каждз,ого

o

5

0

5

0

5

0

5

5

Fa l.n

ИЗ которых свягза}1ы с соответствующей входной шиной, а линия задержки вы- nojniena обеспечивающей условие

и Ьч

где t - время задержки между соседп

ними выходами линии задержки; разность времени распространения звука от двух рядом расположенных громкох овори- телей до ближайшего места слушателя.

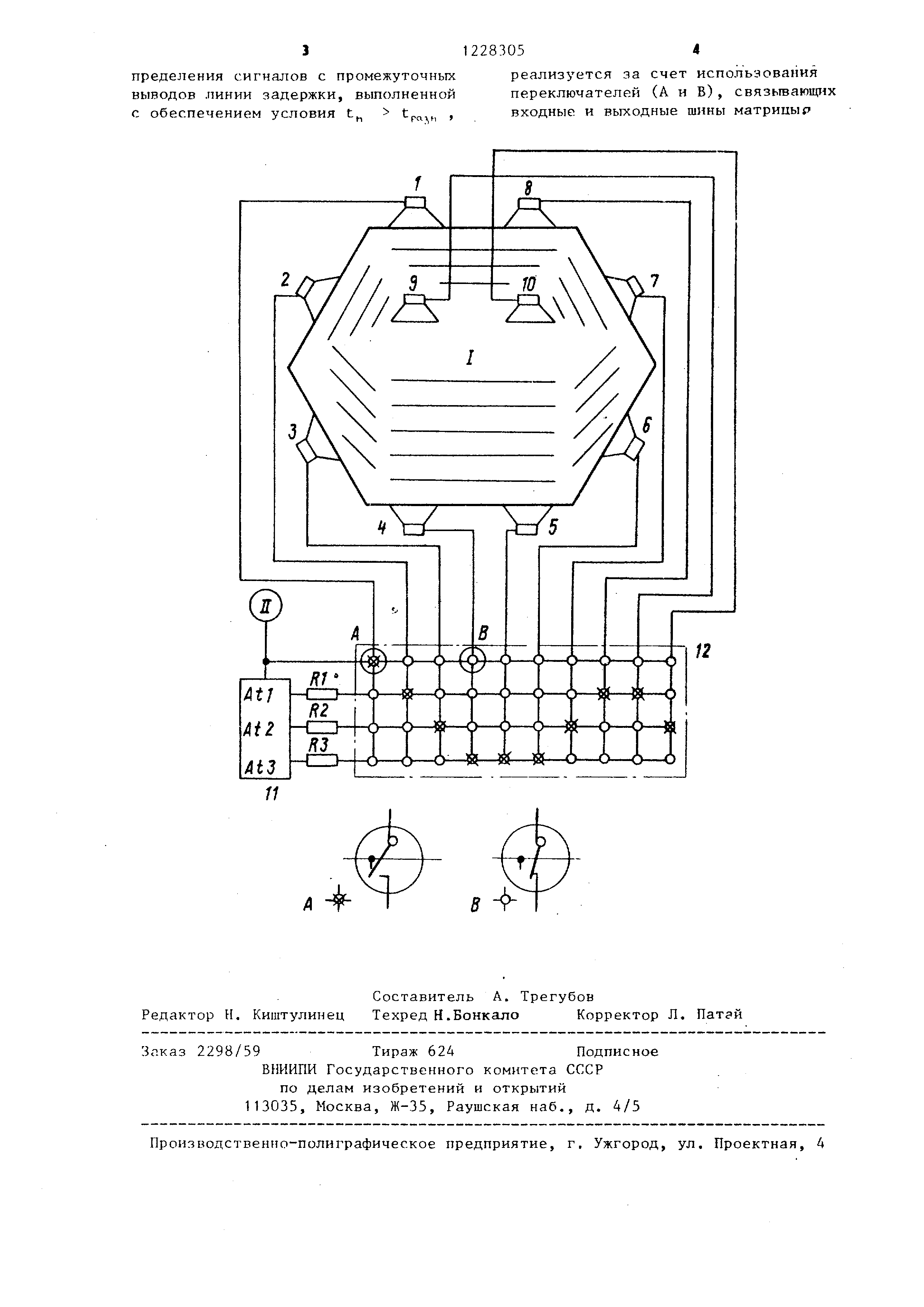

На чертеже показана возможная пространственная конфигурация расположения громкоговорителей в пространстве, ограниченном стенами и потолком помещения , а также схема устройства для одноканального воспроизведения.

У стен помещения 1 примерно на одинаковом расстоянии друг от друга расположены группы громкоговорителей с 1 по 8 и примерно в середине потолка - группы громкоговорителей 9 и 10. Источник 11 звуковых сигналов соединен с входом линии задержки 11 и как без задержки, так и через дополнительные промежуточные выводы линии задержки - с входными шинами переключающей матрицы 12. При этом промежуточные выводы соединены с входными шинами переключаю)цей матрицы через блоки с переменным коэффициентом усиления R , R,, R,

На чертеже состояние переключающей матрицы соответствует акустической локализации к громкоговорителю 1. На громкоговоритель 1 подаются сигналы от источника без задержки и без затухания, на громкоговорители 2, 9 и 8 - с кратчайшим временем задержки и с наименьшим затуханием, на громкоговорители 3, 7 и 10 - со средним значением времени задержки и затухания и на громкоговорители 4, 5 и 6 - с наибольшим значением задержки и затухания.

При последовательном переключении матрицы может быть реализована циркуляция акустического сигнала за счет последовательной локализации к громкоговорителям 2-8.

Аналогичногр результата, но уже в вертикальной плоскости, можно достичь за счет одновременной локализации , например, к громкоговорителям ив, затем 9 и 10 и далее и 5.

Переключение матрицы и соответственно обеспечение необходимого распределения сигналов с промежуточных выводов линии задержки, выполненной с обеспечением условия t го.

реализуется за счет использования переключателей (Аи В), связьгеающнх входные и выходные шины матрицыр
