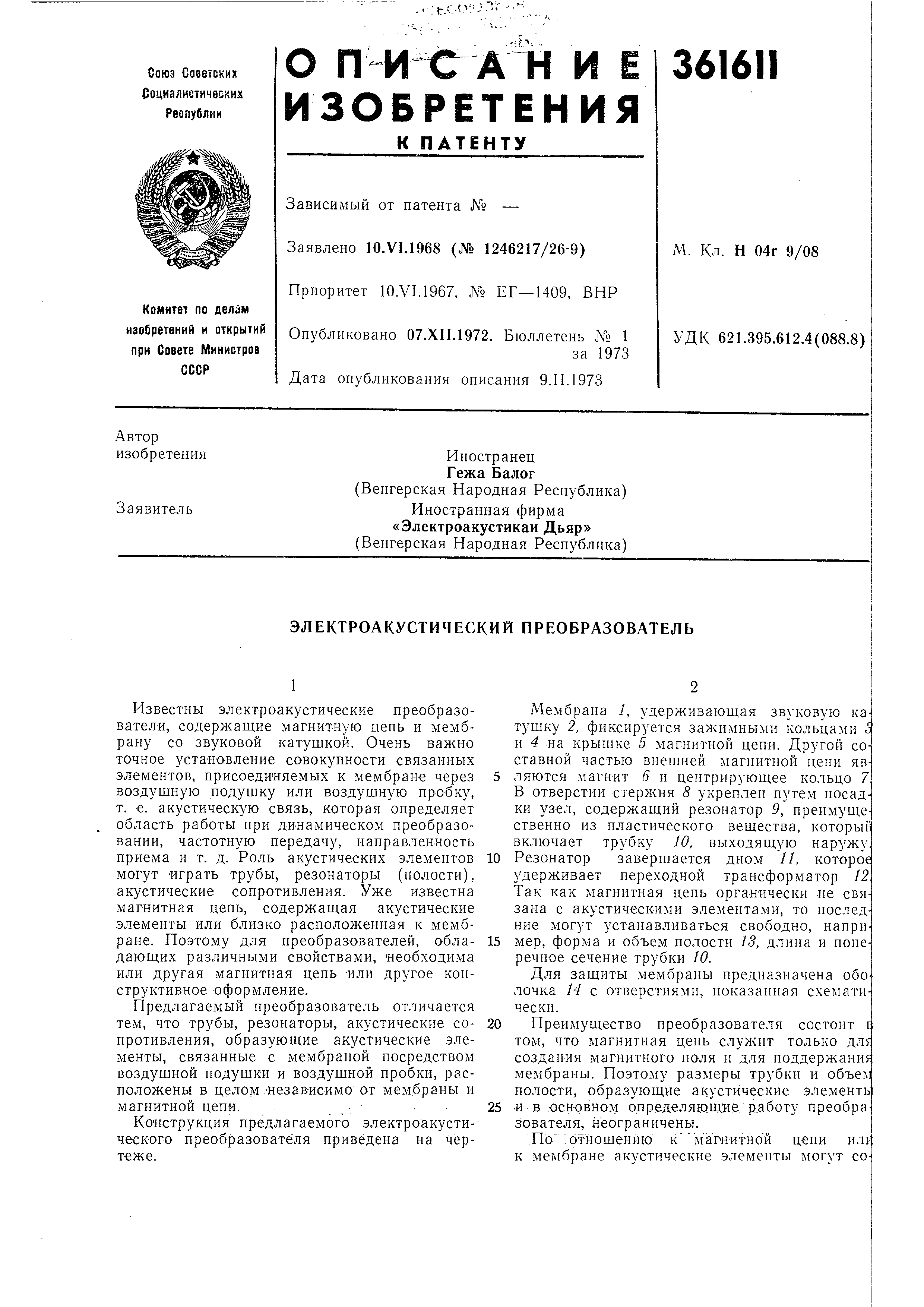

1

Известны электроакустические преобразователи , содержащие магнитную цепь и мембрану со звуковой катушкой. Очень важно точное установление совокупности связанных элементов, присоединяемых к мембране через воздушную подушку или воздушную пробку, т. е. акустическую связь, которая определяет область работы при динамическом преобразовании , частотную передачу, направленность приема и т. д. Роль акустических элементов могут Играть трубы, резонаторы (полости), акустические сопротивления. Уже известна магнитная цепь, содержаш:ая акустические элементы или близко расположенная к мембране . Поэтому для преобразователей, обладающих различными свойствами, необ.ходима или другая магнитная цепь или другое конструктивное оформление.

Предлагаемый преобразователь отличается тем, что трубы, резонаторы, акустические сопротивления , образующие акустические элементы , связанные с мембраной посредством воздушной подушки и воздушной пробки, расположены в целом .Независимо от мембраны и магнитной цепи. .;.

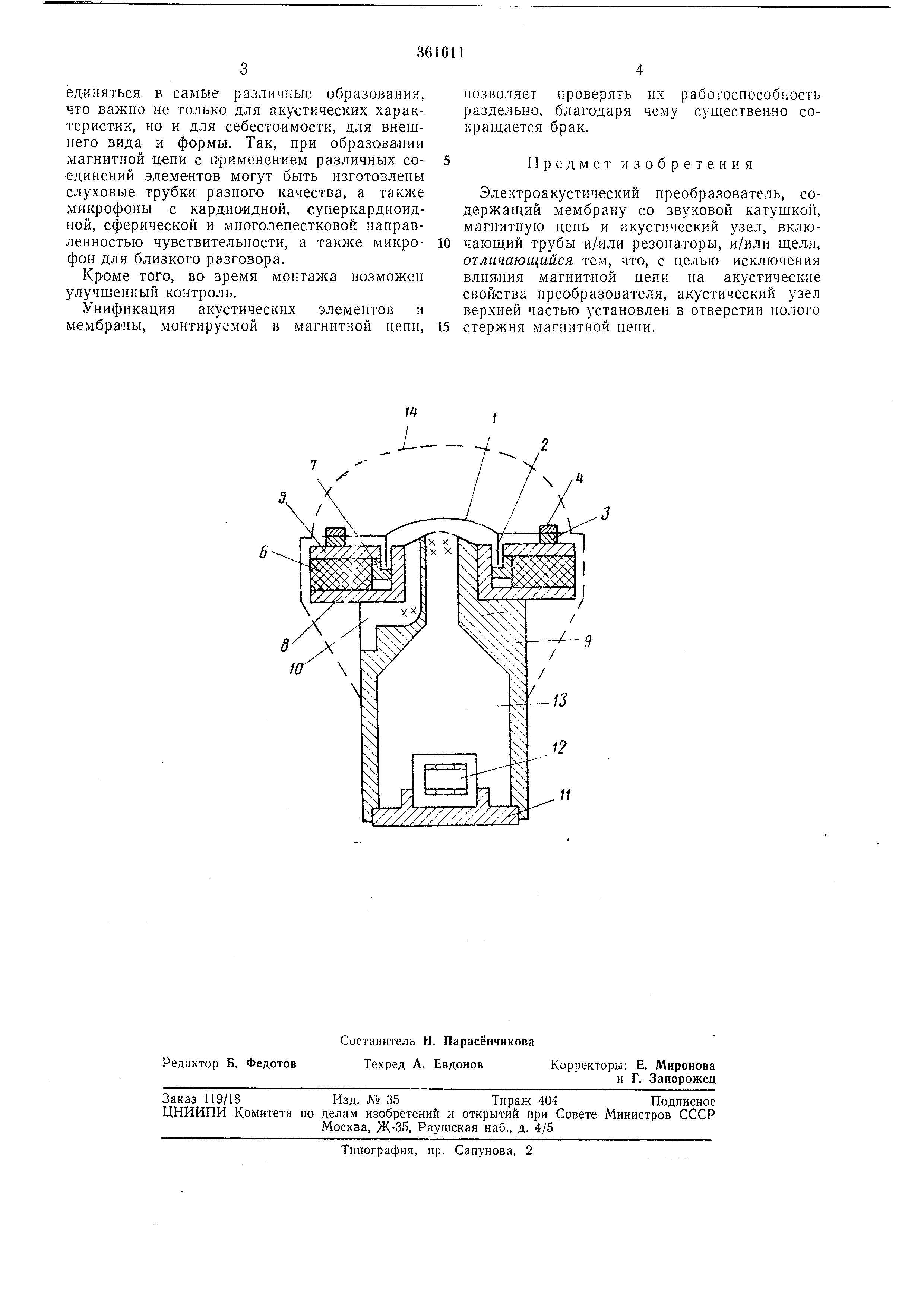

Конструкция предлагаемого электроакустического преобразователя приведена на чертеже .

Мембрана /, удерживающая звуковую ка тушку 2, фиксируется зажимными кольцами и 4 на крышке 5 магнитной цепи. Другой со ставной частью внешней магнитной цепи яв

ляются магнит 6 и центрирующее кольцо 7 В отверстии стержня 5 укреплен путем носадки узел, содержащий резонатор 9, преимущественно из пластического вещества, которые включает трубку 10, выходящую наружу.

Резонатор завершается дном //, которое удерживает переходной трансформатор 12 Так как магнитная цепь органически не связана с акустическими элементами, то последние могут устанавливаться свободно, например , форма и объем полости 13, длина и поперечное сечение трубки 10.

Для защиты мембраны предназначена обо лочка 14 с отверстиями, показанная схематически .

Преимущество преобразователя состоит том, что магнитная цепь служит только дл создания магнитного поля и для поддержания мембраны. Поэтому размеры трубки и объел полости, образующие акустические элементь

ИВ осн-овном определяюжие: р:аботу преобра зователя, неограничены.

По отнощению к магнитной цепи ИЛР к мембране акустические элементы мог}т со

единяться в самые различные образования, что важно не только для акустических характеристик , но и для себестОИмости, для внешнего вида и формы. Так, при образова«ии магнитной цепи с применен-ием различных соединений элементов могут быть изготовлены слуховые трубки разного качества, а также микрофоны с кардиоидной, суперкардиоидной , сферической и многолепестковой направленностью чувствительности, а также микрофон для близкого разговора.

Кроме того, во время монтажа возможен улучшенный контроль.

Унификация акустических элементов и мембраны, монтируемой в магнитной цепи.

позволяет проверять их работоспособность раздельно, благодаря чему сушественно сокраш ается брак.

Предметизобретения

Электроакустический преобразователь, содержаший мембрану со звуковой катушкой, магнитную цепь и акустический узел, включающий трубы и/или резонаторы, и/или щелл, отличающийся тем, что, с целью исключения влияния магнитной цепи на акустические свойства преобразователя, акустический узел верхней частью установлен в отверстии полого

стержня магнитной цепи.
