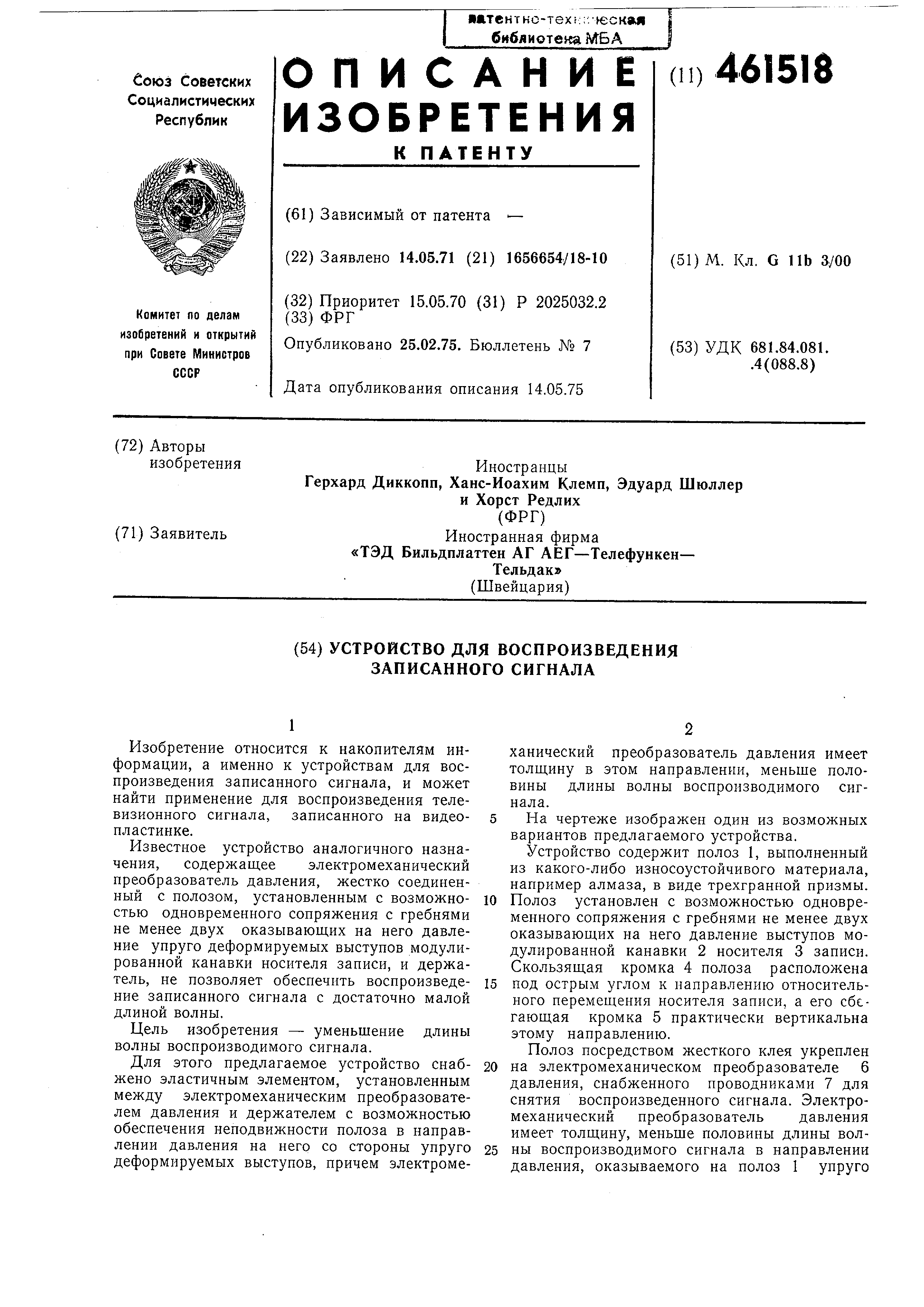

Устройство для воспроизведения записанного сигнала - SU461518A3

1

Изобретение относится к накопителям информации , а именно к устройствам для воспроизведения записанного сигнала, и может найти применение для воспроизведения телевизионного сигнала, записанного на видеопластинке .

Известное устройство аналогичного назначения , содержащее электромеханический преобразователь давления, жестко соединенный с полозом, установленным с возможностью одновременного сопряжения с гребнями не менее двух оказывающих на него давление упруго деформируемых выступов модулированной канавки носителя записи, и держатель , не позволяет обеспечить воспроизведение записанного сигнала с достаточно малой длиной волны.

Цель изобретения - уменьшение длины волны воспроизводимого сигнала.

Для этого предлагаемое устройство снабжено эластичным элементом, установленным между электромеханическим преобразователем давления и держателем с возможностью обеспечения неподвижности полоза в направлении давления на него со стороны упруго деформируемых выступов, причем электромеханический преобразователь давления имеет толщину в этом направлении, меньще половины длины волны воспроизводимого сигнала .

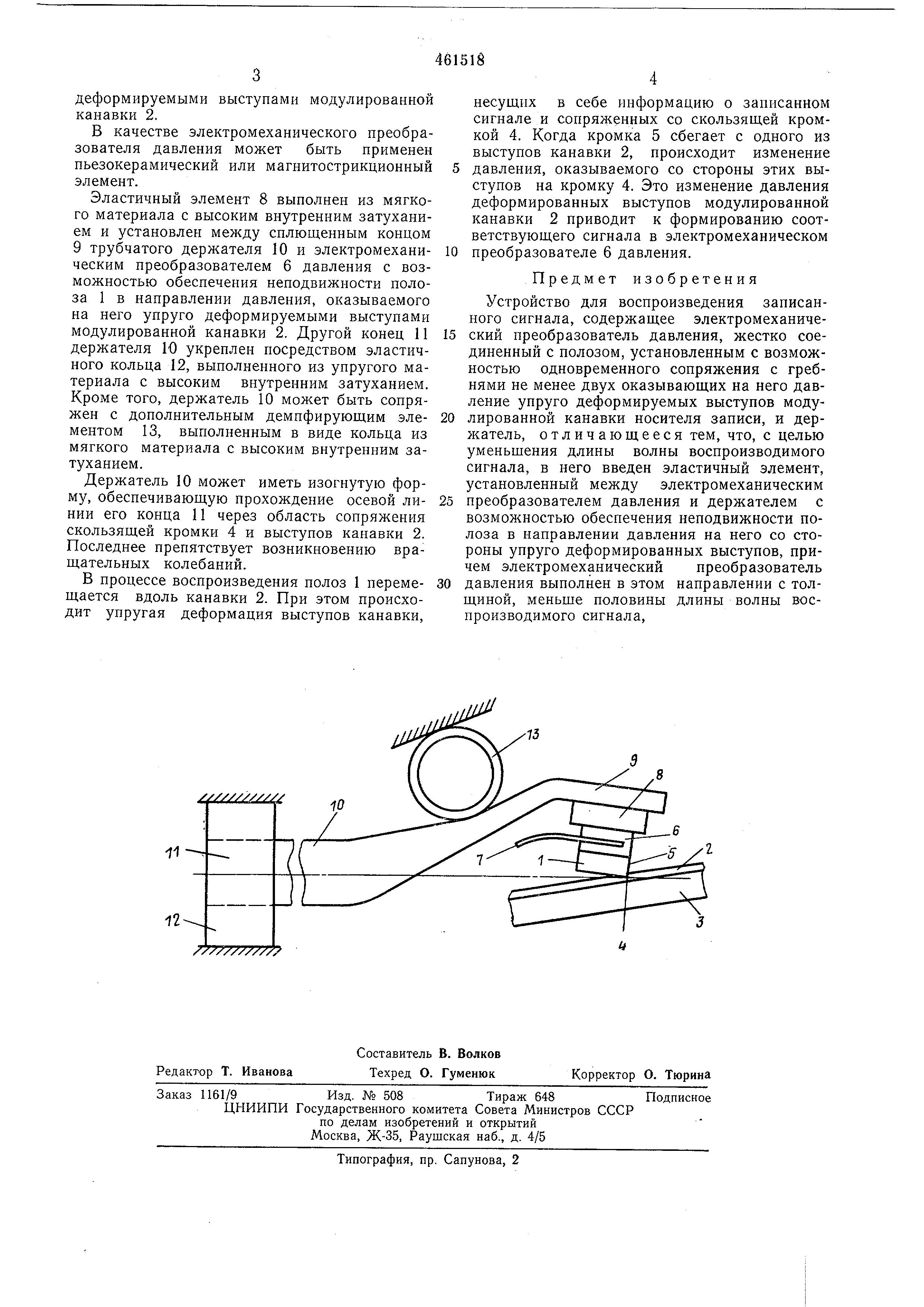

На чертеже изображен один из возможных вариантов предлагаемого устройства.

Устройство содержит полоз 1, выполненный из какого-либо износоустойчивого материала, например алмаза, в виде трехгранной призмы.

Полоз установлен с возможностью одновременного сопряжения с гребнями не менее двух оказывающих на него давление выступов модулированной канавки 2 носителя 3 записи. Скользящая кромка 4 полоза расположена

под острым углом к направлению относительного перемещения носителя записи, а его сбегающая кромка 5 практически вертикальна этому направлению.

Полоз посредством жесткого клея укреплен

на электромеханическом преобразователе 6 давления, снабженного проводниками 7 для снятия воспроизведенного сигнала. Электромеханический преобразователь давления имеет толщину, меньше половины длины волны воспроизводимого сигнала в направлении давления, оказываемого на полоз 1 упруго

деформируемыми выступами модулированной канавки 2.

В качестве электромеханического преобразователя давления может быть применен пьезокерамический или магнитострикционный элемент.

Эластичный элемент 8 выполнен из мягкого материала с высоким внутренним затуханием и установлен между сплющенным концом 9 трубчатого держателя 10 и электромеханическим преобразователем 6 давления с возможностью обеспечения неподвижности полоза 1 в направлении давления, оказываемого на него упруго деформируемыми выступами модулированной канавки 2. Другой конец 11 держателя 10 укреплен посредством эластичного кольца 12, выполненного из упругого материала с высоким внутренним затуханием. Кроме того, держатель 10 может быть сопряжен с дополнительным демпфирующим элементом 13, выполненным в виде кольца из мягкого материала с высоким внутренним затуханием .

Держатель 10 может иметь изогнутую форму , обеспечивающую прохождение осевой линии его конца 11 через область сопряжения скользящей кромки 4 и выступов канавки 2. Последнее препятствует возникновению вращательных колебаний.

В процессе воспроизведения полоз 1 перемещается вдоль канавки 2. При этом происходит упругая деформация выступов канавки.

12

несущих в себе информацию о записанном сигнале и сопряженных со скользящей кромкой 4. Когда кромка 5 сбегает с одного из выступов канавки 2, происходит изменение давления, оказываемого со стороны этих выступов на кромку 4. Это изменение давления деформированных выступов модулированной канавки 2 приводит к формированию соответствующего сигнала в электромеханическом преобразователе 6 давления.

Предмет изобретения

Устройство для воспроизведения записанного сигнала, содержащее электромеханический преобразователь давления, жестко соединенный с полозом, установленным с возможностью одновременного сопряжения с гребнями не менее двух оказывающих на него давление упруго деформируемых выступов модулированной канавки носителя записи, и держатель , отличающееся тем, что, с целью уменьщения длины волны воспроизводимого сигнала, в него введен эластичный элемент, установленный между электромеханическим

преобразователем давления и держателем с возможностью обеспечения неподвижности полоза в направлении давления на него со стороны упруго деформированных выступов, причем электромеханический преобразователь

давления выполнен в этом направлении с толщиной , меньще половины длины волны воспроизводимого сигнала.
