Громкоговоритель - SU500777A3

1

Изобретение относится к электромеханическим преобразователям, а именно к громкоговорителям .

Известен громкоговоритель, содержащий первый плоский магнитопровод, в котором укреплен магнитомягкий сердечник, размещенный внутри подвижной звуковой ;. катущки , расположенной в сквозном отверстии ; второго плоского магнитопровол.а, установ; ленного между постоянным кольцевым маг |нитом и держателем диффузора, не обладает достаточно большим сроком службы.

Для увеличения срока службы предлага;емый громкоговоритель снабжен тремя терМ{пластическими пленками, первая из которьг укреплена между первым плоским магнито- проводом и постоянным, кольцевым магнитом , а вторая и третья размещены на про- тивоположвых плоскостях второго плоского магявтопроводе,

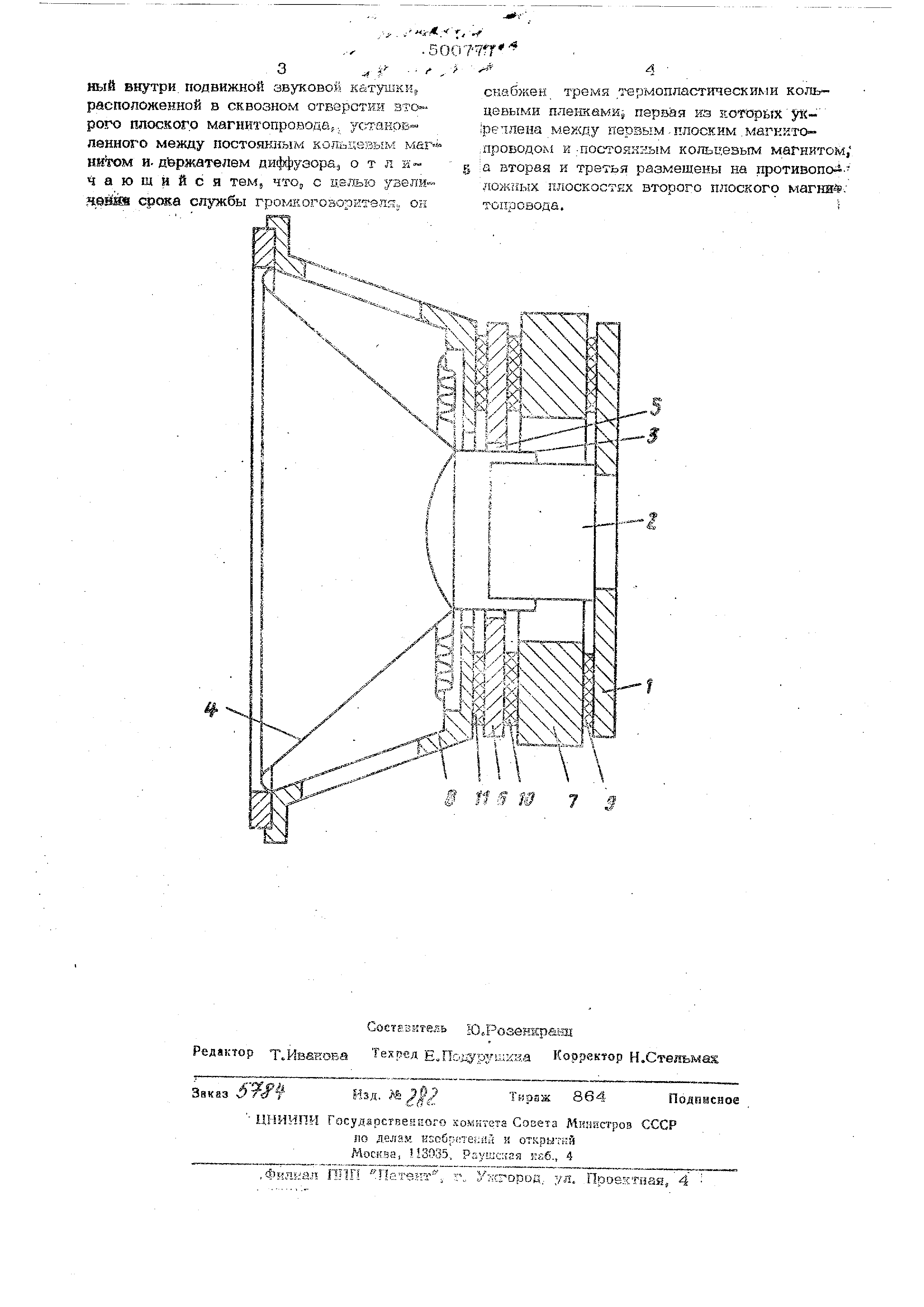

На чертеже изображен один из возмож;ных вариантов предлагаемого грюмкогово;рителя .

Громкоговоритель содержит первый плотский магнитопровод 1, в котором укреплен

iмагнитомягкий сердечник 2, размешенный, внутри подвижной звуковой катушки 13. Последняя укреплена на диффузоре 4 и pacijo ложена в сквозном отверстии 5 второго плоского магнитопровода 6, который устаЦ новлен между постоянным кольцевым магнитом 7 и держателем 8 диффузора 4. rpoij коговоритель содержит также первую 9, вторую 1О и третью 11 термопластический копьпевые пленки.. Первая пленка 9 укреплена между первым плоским магЙитопроводом 1 и постоянным кольцевым магнитом 7 Вторая IP и третья 11 термопластические пленки размешены ни противоположных плоскостях плоского магнитопрово4 да 6 и сопряжены соответственно с постоянным кольцевым магнитом 7 и держателем 8.

Предмет изо6ретев--я4

Громкоговоритель, содержащий первый плоский магнитопровод, в котором укреплен магнитомягкий сердечник, размешв - .,, ,-л,.Д 3 у - -- . ный внутри, подвижной звуковой катушки,. расположенной в сквозном отварстии зто рого плоского магнитопровода,, ус танов ленного между постоянным копьне:зь 1у маг« нитом и- держателем диффузора, о т л и чающийся TSMs что, с далью узели. срока службы грог/лсогоаоритэпяа он . 50 , vy 4 снабжен тремя г- рмопластическиыи кольцевыми плехиами первая кз которых yii ре1лена между первым-плоеким .магкито .проводом и ;постояк:-:ь м кольцевым магнитом/ g а вторая и третья размещены на противопо .пожньж плоскостях второго плоского магний: топр овода,
