Пьезоэлектрический контактный микрофон для контроля хода часов - SU471743A3

Код документа: SU471743A3

Чертежи

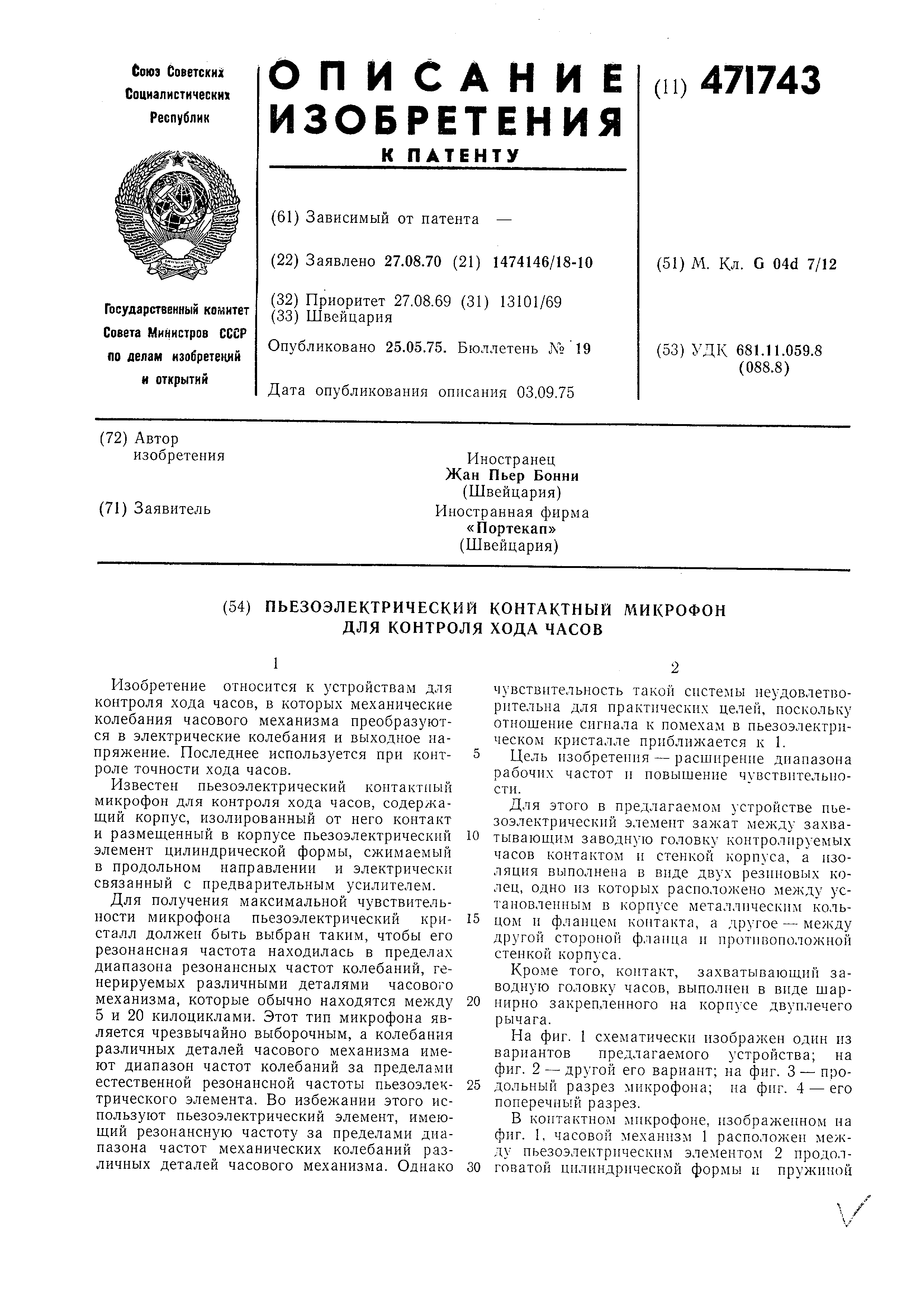

Описание

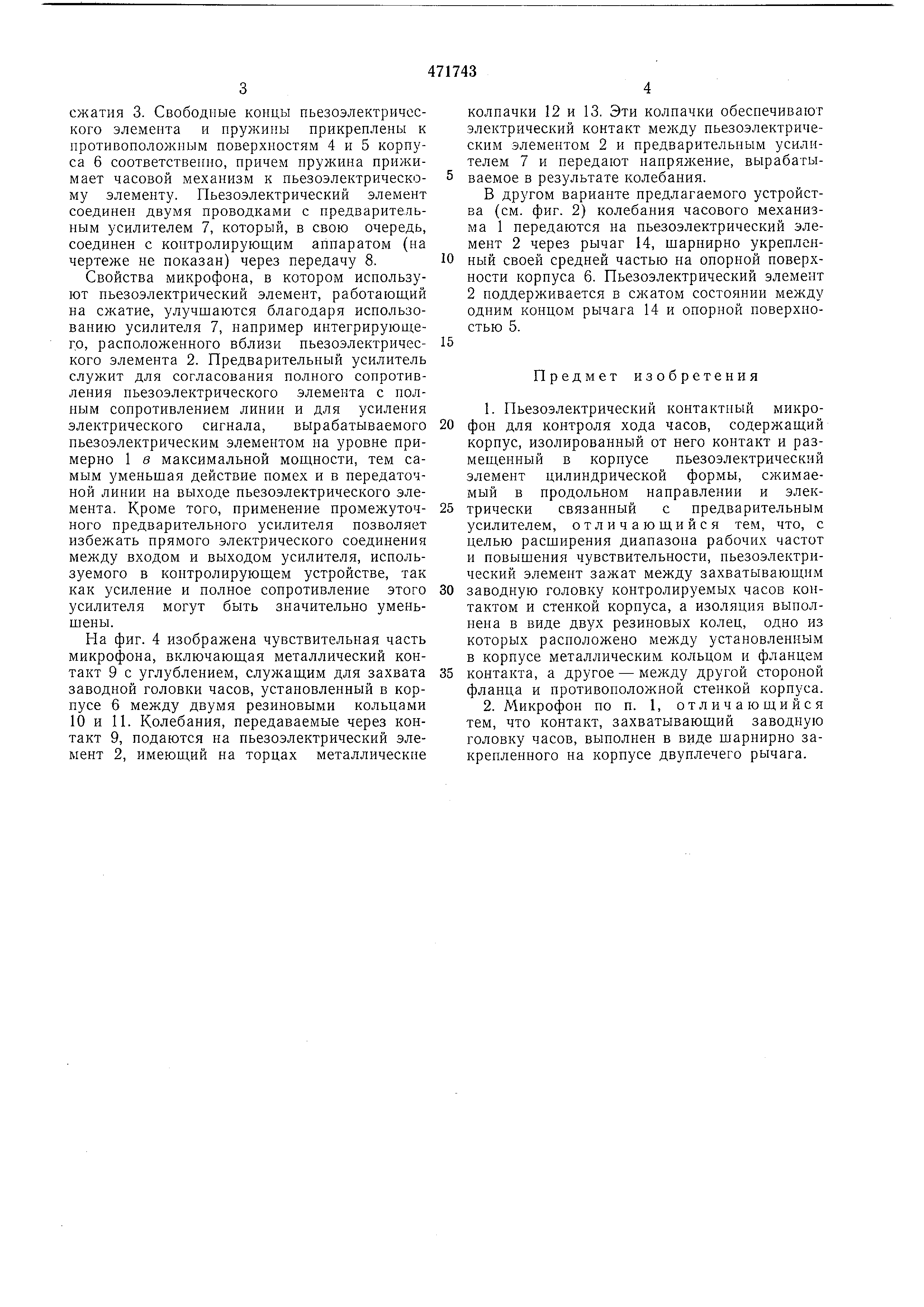

сжатия 3. Свободные концы пьезоэлектрического элемента и нружины прикреплены к противоположным поверхностям 4 и 5 корпуса 6 соответственно, причем пружина прижимает часовой механизм к пьезоэлектрическому элементу. Пьезоэлектрический элемент соединен двумя проводками с предварительным усилителем 7, который, в свою очередь, соединен с коптролирующим аппаратом (на чертеже не показан) через передачу 8.

Свойства микрофона, в котором используют пьезоэлектрический элемент, работающий на сжатие, улучшаются благодаря использованию усилителя 7, например интегрирующего , расположенного вблизи пьезоэлектрического элемента 2. Предварительный усилитель служит для согласования полного сопротивления пьезоэлектрического элемента с полным сопротивлением линии и для усиления электрического сигнала, вырабатываемого пьезоэлектрическим элементом па уровне примерно 1 в максимальной мощности, тем самым уменьшая действие помех и в передаточной линии па выходе пьезоэлектрического элемента . Кроме того, применение промежуточного предварительного усилителя позволяет избежать прямого электрического соединения входом и выходом усилителя, используемого в контролирующем устройстве, так как усиление и полное сопротивление этого усилителя могут быть значительно уменьшены .

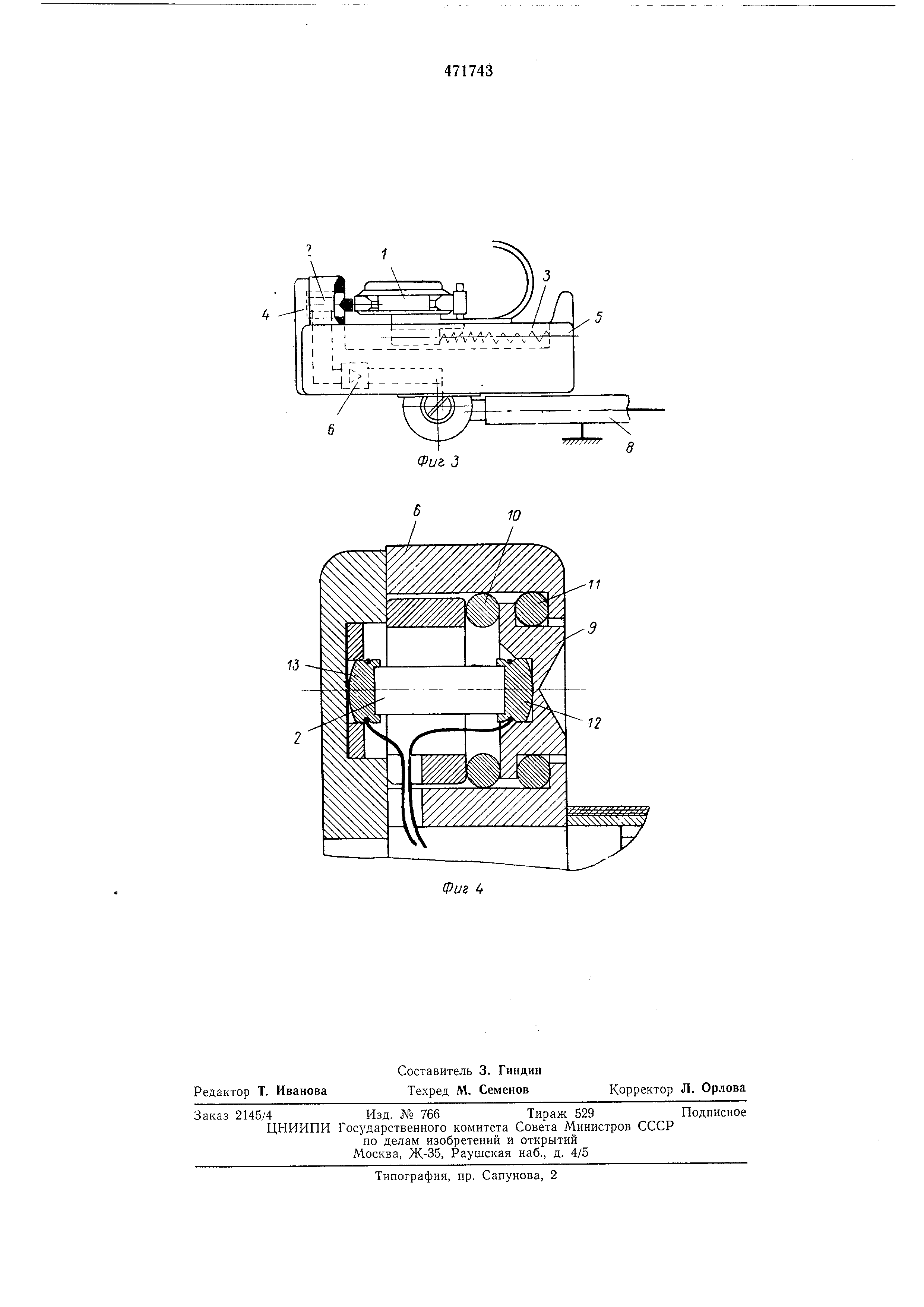

На фиг. 4 изображена чувствительная часть микрофона, включающая металлический контакт 9 с углублением, служащим для захвата заводной головки часов, установленный в корпусе 6 между двумя резиновыми кольцами 10 и 11. Колебания, передаваемые через контакт 9, подаются на пьезоэлектрический элемент 2, имеющий на торцах металлические

колпачки 12 и 13. Эти колпачки обеспечивают электрический контакт между пьезоэлектрическим элементом 2 н предварительным усилителем 7 и передают ианряжение, вырабаты5 Баемое в результате колебания.

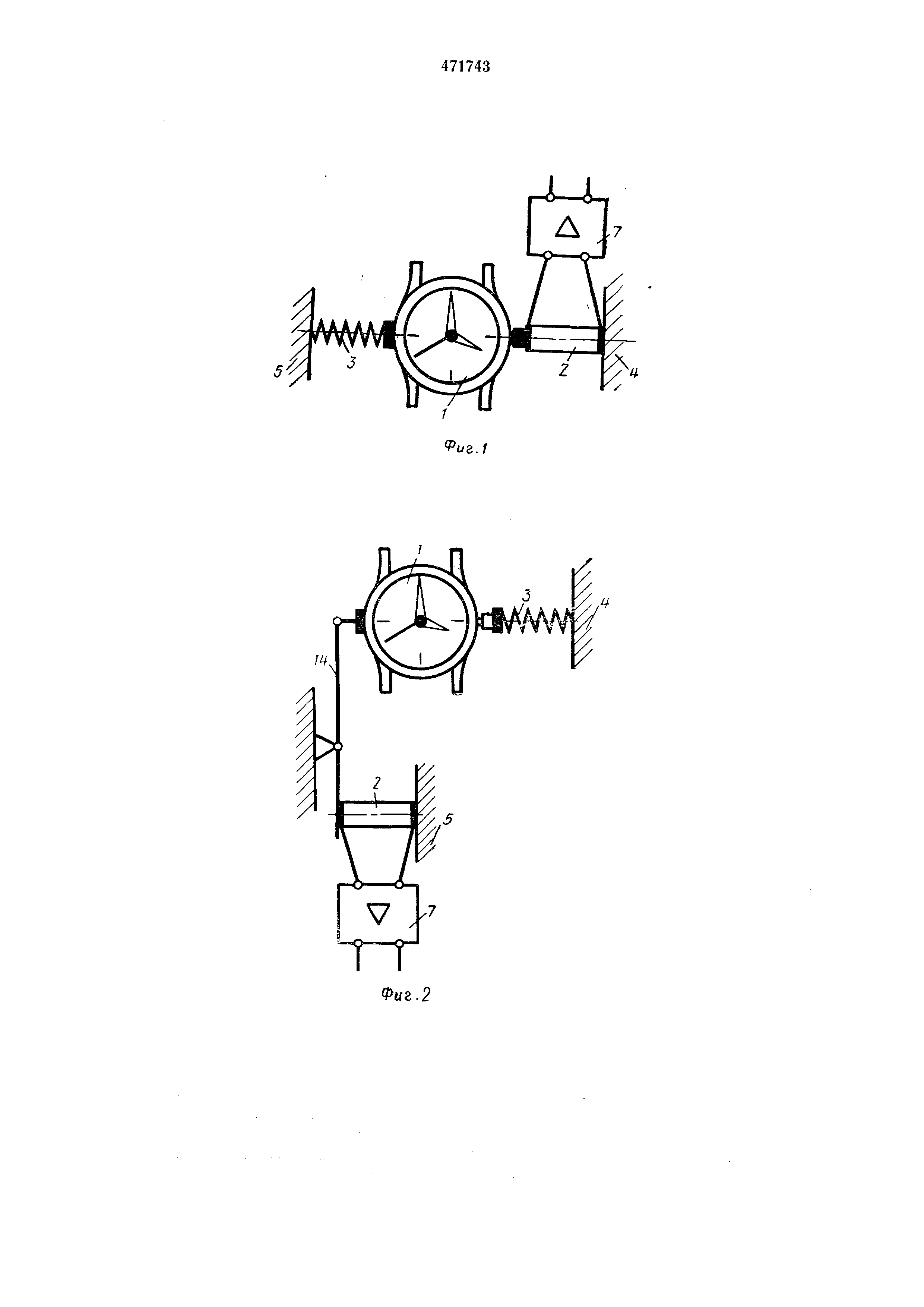

В другом варианте предлагаемого устройства (см. фиг. 2) колебания часового механизма 1 передаются на пьезоэлектрический элемент 2 через рычаг 14, щарпирно укрепленный своей средней частью па опорной поверхности корпуса 6. Пьезоэлектрический элемент 2 поддерживается в сжатом состоянии между одним концом рычага 14 и опорной поверхностью 5.

Предмет изобретения

1.Пьезоэлектрический контактный микро0 фон для контроля хода часов, содержащий

корпус, изолированный от него контакт и размещенный в корнусе пьезоэлектрический элемент цилиндрической формы, сжимаемый в продольном направлении и электрически связанный с предварительным усилителем, отличающийся тем, что, с целью расширения диапазопа рабочих частот и повышения чувствительности, пьезоэлектрический элемент зажат между захватывающим

0 заводную головку контролируемых часов контактом и стенкой корпуса, а изоляция выполнена в виде двух резиновых колец, одно из которых расположено между установленным в корпусе металлическим- кольцом и фланцем

контакта, а другое - между другой стороной фланца и противоположной стенкой корпуса.

2.Микрофон по п. 1, отличающийся тем, что контакт, захватывающий заводную головку часов, выполнен в виде шарпирно закрепленного на корпусе двуплечего рычага.
