Способ изготовления гнутыхпрофилей - SU837435A1

Чертежи

Описание

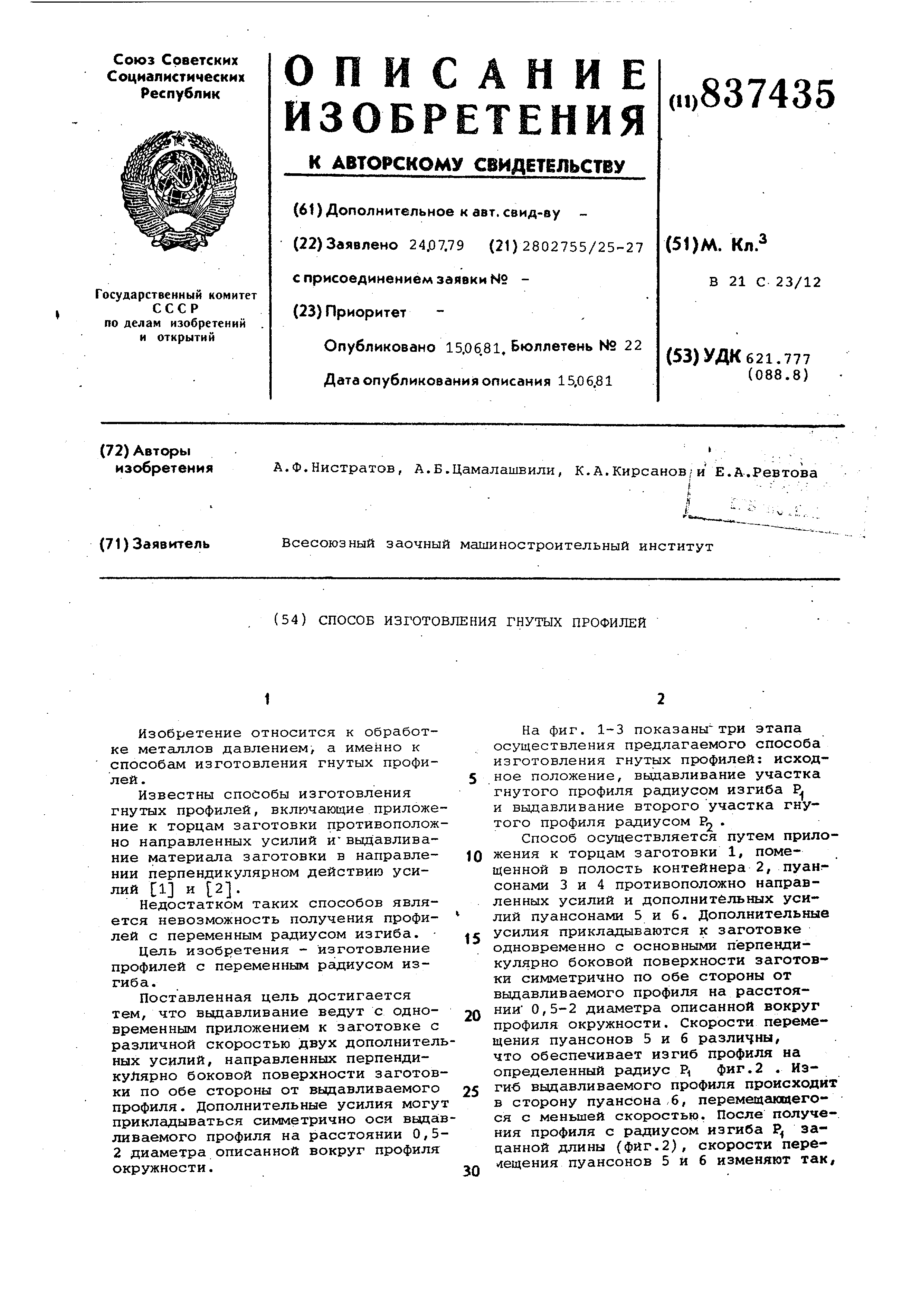

1

Изобретение относится к обработке металлов давлением, а именно к способам изготовления гнутых профилей ..

Известны способы изготовления гнутых профилей, включающие приложение к торцам заготовки противоположно направленных усилий и выдавливание материала заготовки в направлеНИИ перпендикулярном действию усилий 1 и 2.

Недостатком таких способов является невозможность получения профилей с переменным радиусом изгиба,

Цель изобретения - изготовление профилей с переменным радиусом изгиба .

Поставленная цель достигается тем, что выдавливание ведут с одновременным приложением к заготовке с различной скоростью двух дополнительных усилий, направленных перпендикулярно боковой поверхности заготовки по обе стороны от вьщавливаемого профиля. Дополнительные усилия могут прикладываться симметрично оси выда1Вливаемого профиля на расстоянии 0,52 диаметра описанной вокруг профиля окружности.

На фиг. 1-3 показаны три этапа осуществления предлагаемого способа изготовления гнутых профилей: исходное положение, выдавливание участка гнутого профиля радиусом изгиба Р и выдавливание второго участка гнутого профиля радиусом Pj .

Способ осуществляется путем приложения к торцам заготовки 1, помещенной в полость контейнера 2, пуан сонами 3 и 4 противоположно направленных усилий и дополнительных усилий пуансонами 5 и 6. Дополнительные усилия прикладываются к заготовке одновременно с основными перпендикулярно боковой поверхности заготовки симметрично по обе стороны от выдавливаемого профиля на расстоянии 0,5-2 диаметра описанной вокруг профиля окружности. Скорости перемещения пуансонов 5 и 6 различны, что обеспечивает изгиб профиля на определенный радиус РН фиг.2 , Изги€ вьдавливаемого профиля происходи в сторону пуансона ,6, перемещаквдегося с меньшей скоростью. После получения профиля с радиусом изгиба Р заданной длины (фйг.2), скорости переу1ещения пуансонов 5 и 6 изменяют так

чтобы обеспечивать получение второго профиля радиусом Р.

Способ обеспечивает получение профилей с заданным количеством изогнутых участков переменного радиуса из1иба.

Формула изобретения

1. Способ изготовления згнутых профилей, включающий приложение к торцам заготовки противоположно направленных усилий и выдавливание материгу1а заготовки в направлении, перпендикулярном действию усилий, отличающийся тб;м, что, с целью изготовления, профилей с переf iHHbiM радиусом изгиба, выдавливание

ведут с одновременным приложением к заготовке с различной скоростью двух дополнительных усилий,направленных перпендикулярно боковой поверхности заготовки по обе стороны от вьздавливаемого профиля.

2. Способ ПОП.1, отличающийся тем, что дополнительные усилия прикладываются симметрично оси выдавливае мого профиля на расстоянии 0,5-2 диаметра описанной вокруг профиля окружности.

Источники информации, принятые во внимание при экспертизе

1.Патент США № 1916645, кл. 72-260, 04,06.23.

2.Авторское свидетельство СССР № 549197, кл. В 21 С 23/08 1975 (прототип).

Реферат

Формула

Pi.i.3
